NDT သည် Non-Destructive Testing အတွက် အတိုကောက်ဖြစ်သည်။ ၎င်း၏အမည်ကို ရည်ညွှန်းသည့်အတိုင်း၊ ၎င်းသည် စမ်းသပ်အရာဝတ္ထုတစ်ခု၏ အတွင်းပိုင်းနှင့် မျက်နှာပြင် ချို့ယွင်းချက်များ (ဥပမာ၊ အက်ကွဲကြောင်းများ၊ အညစ်အကြေးများ၊ အပေါက်များပါဝင်ခြင်း) (အဆို့ရှင်၊ ပိုက် သို့မဟုတ် ဂဟေဆက်ခြင်းကဲ့သို့) ချို့ယွင်းခြင်း သို့မဟုတ် ပျက်စီးခြင်းမရှိဘဲ စစ်ဆေးသည့် အင်ဂျင်နီယာနည်းပညာတစ်ခုဖြစ်သည်။
၎င်းသည် valve ကို "CT scan" သို့မဟုတ် "ultrasound" နှင့် နှိုင်းယှဉ်သည်။ လူနာအား ခွဲစိတ်မှုမပြုလုပ်ဘဲ ဆရာဝန်သည် အတွင်းအင်္ဂါများကို စစ်ဆေးသိရှိနိုင်စေသည့်ပုံစံအတိုင်းဖြစ်သည်။ NDT သည် ဖွင့်မဖြတ်ဘဲ အဆို့ရှင်၏အတွင်းပိုင်းရှိ ချို့ယွင်းချက်များကို စစ်ဆေးနိုင်သည်။
NDT သည် အဘယ်ကြောင့် အရေးပါသနည်း။အဆို့ရှင်များ?
အဆို့ရှင်စမ်းသပ်မှုတွင်၊ ဘူးခွံအားစမ်းသပ်မှုနှင့် ထိုင်ခုံတံဆိပ်စမ်းသပ်မှုတို့သည် အဆို့ရှင်၏လုပ်ဆောင်ချက်များ လိုအပ်သလိုဖြစ်ကြောင်း အတည်ပြုသည်။ အခြားတစ်ဖက်တွင် NDT သည် valve ၏ "ပစ္စည်းကျန်းမာရေး" ကိုအတည်ပြုသည်။ သေးငယ်သောအတွင်းပိုင်းအက်ကွဲခြင်း သို့မဟုတ် ပေါက်ကြားပေါက်များပါရှိသော အဆို့ရှင်ကိုယ်ထည်ပစ္စည်းသည် မြင့်မားသောဖိအား၊ အပူချိန်မြင့်မားသော သို့မဟုတ် အဆိပ်သင့်သောမီဒီယာကို အချိန်ကြာကြာထိတွေ့ပြီးနောက် ရုတ်တရက်ပေါက်ပြဲနိုင်ခြေရှိသည်။ အကျိုးဆက်အနေဖြင့် NDT သည် ကုန်ကြမ်းသွန်းလုပ်ခြင်း၊ ဖောက်ထွင်းခြင်းနှင့် အချောထည်ဂဟေဆက်ခြင်းများကို စစ်ဆေးရန် အဓိကအသုံးပြုပါသည်။ ၎င်းသည် အဆို့ရှင်ဘေးကင်းမှုနှင့် ယုံကြည်စိတ်ချရမှုကို အာမခံချက်အတွက် အရေးအကြီးဆုံးအကာအကွယ်အဖြစ် ဆောင်ရွက်ပါသည်။

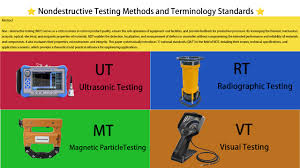

Valve လုပ်ငန်းတွင် လူကြိုက်အများဆုံး NDT နည်းလမ်းများ
| နည်းလမ်းအမည် |
အတိုကောက် |
အလုပ်အခြေခံ |
အဓိက ထောက်လှမ်းနိုင်သော ချို့ယွင်းချက်များ |
အသုံးများသော Valve အပလီကေးရှင်းများ |
| ဓာတ်မှန်ရိုက်စစ်ဆေးခြင်း။ |
RT |
X-rays သို့မဟုတ် gamma rays များသည် အစိတ်အပိုင်းကို ထိုးဖောက်ဝင်ရောက်ပြီး အတွင်းပိုင်းချို့ယွင်းချက်များသည် သိပ်သည်းဆတွင် ဆန့်ကျင်ဘက်များအဖြစ် ထင်ရှားသည့် အတွင်းပိုင်းချို့ယွင်းချက်များကို ရုပ်ရှင်ပေါ်တွင် မှတ်တမ်းတင်ပါသည်။ |
အတွင်းပိုင်းချို့ယွင်းချက်များ- porosity၊ slag ပါဝင်မှု၊ ကျုံ့သွားသော အပေါက်များ၊ အက်ကြောင်းများ။ |
valve body Casts များအပြင် valves နှင့် piping များပေါ်တွင် ဂဟေဆက်ခြင်းများ၏ အတွင်းပိုင်း ကြံ့ခိုင်မှုကို စစ်ဆေးခြင်း။ |
| Ultrasonic စမ်းသပ်ခြင်း။ |
UT |
အစိတ်အပိုင်းထဲသို့ ပေးပို့သည့် ကြိမ်နှုန်းမြင့် အသံလှိုင်းများကို အသုံးပြုသည်။ ပြန်ပြန်တက်လာသော လှိုင်းများကို ခွဲခြမ်းစိတ်ဖြာခြင်းဖြင့် မည်သည့်ချို့ယွင်းချက်၏ အနေအထားနှင့် အတိုင်းအတာကိုမဆို ခွဲခြမ်းစိတ်ဖြာနိုင်သည်။ |
အတွင်းပိုင်းချို့ယွင်းချက်များ- အက်ကြောင်းများ၊ အစွန်းအထင်းများ၊ ပေါင်းစပ်မှုမရှိခြင်း။ RT ထက် planar ချို့ယွင်းချက်များ (အက်ကြောင်းများကဲ့သို့) တွင် ပို၍ ထိလွယ်ရှလွယ်ပါသည်။ |
ထူထဲသော နံရံကပ်အဆို့ရှင်များကို အထူးအလေးပေးခြင်းဖြင့် နံရံအထူနှင့် အဆို့ရှင်ကိုယ်ထည်များနှင့် ဦးထုပ်များ၏ အတွင်းပိုင်းအက်ကွဲကြောင်းများကို စစ်ဆေးခြင်း။ |
| သံလိုက်အမှုန်အမွှား စမ်းသပ်ခြင်း။ |
MT |
ကာဗွန်သံမဏိကဲ့သို့ ferromagnetic အရာများနှင့်သာ သက်ဆိုင်ပါသည်။ အစိတ်အပိုင်းအား သံလိုက်ဖြင့်ပြုလုပ်ထားပြီး ချို့ယွင်းချက်များသည် သံလိုက်အမှုန်များကို ဆွဲဆောင်ကာ မမြင်နိုင်သော အရိပ်အယောင်တစ်ခုအဖြစ် ပေါက်ကြားစေသည်။ |
မျက်နှာပြင်နှင့် မျက်နှာပြင်အနီးရှိ ချို့ယွင်းချက်များ- အက်ကွဲကြောင်းများ၊ ချုပ်ရိုးများ၊ ရင်ခွင်များ။ |
အက်ကွဲအက်ခြင်း၊ ကြိတ်ခြင်း သို့မဟုတ် အခြားသော လုပ်ငန်းစဉ်များအတွက် အဆို့ရှင်များ၏ မျက်နှာပြင် အခြေအနေကို စောင့်ကြည့်ခြင်း။ |
| Liquid Penetrate စမ်းသပ်ခြင်း။ |
PT |
အလွန်စိမ့်ဝင်သော အရည်ကို အစိတ်အပိုင်း၏ မျက်နှာပြင်သို့ သက်ရောက်သည်။ Capillary လုပ်ဆောင်ချက်သည် မျက်နှာပြင်နှင့်ဆက်စပ်နေသော ချို့ယွင်းချက်များသို့ စိမ့်ဝင်စေသည်။ ရလဒ်အနေဖြင့်၊ ဆော့ဖ်ဝဲရေးသားသူသည် ချို့ယွင်းချက်ကို ထုတ်ဖော်ပြသရန် ထိုးဖောက်ဝင်ရောက်မှုကို ထုတ်ယူရန် အသုံးပြုသည်။ |
မျက်နှာပြင်ကွဲအက်သော ချို့ယွင်းချက်များ- အက်ကွဲကြောင်းများ၊ အပေါက်များ၊ အအေးခန်းများ။ |
austenitic stainless steel ၏ မျက်နှာပြင်ကို အကဲဖြတ်ခြင်း (၎င်း၏ သံလိုက်မဟုတ်သော သဘောသဘာဝကြောင့် MT အတွက် မသင့်လျော်ပါ) နှင့် သံလိုက်မဟုတ်သော အလွိုင်းအဆို့ရှင်များ။ |
