Lug-Type Connection ဆိုတာ ဘာလဲ။

"Lug-type connection" သည် ပိုက်အစွန်းများကြားတွင် ပိုက်အစွန်းများကြားတွင် လိပ်ပုံစံလိပ်ပြာအဆို့ရှင်ကို တပ်ဆင်သည့်နည်းလမ်းကို ရည်ညွှန်းသည်။ ဤချိတ်ဆက်မှုနည်းလမ်းသည် စက်မှုပိုက်လိုင်းစနစ်များတွင် အလွန်အသုံးများသည်။ ၎င်းသည် bolt အပေါက်များပါရှိသော "lug" အဆောက်အဦများပါရှိသောအဆို့ရှင်ကိုယ်ထည်မှ၎င်း၏အမည်ကိုရရှိသည်။

ဤချိတ်ဆက်မှုနည်းလမ်းကို ပိုမိုကောင်းမွန်စွာနားလည်ရန်၊ ၎င်းကို အခြားဘုံအမျိုးအစား- wafer-style connection နှင့် နှိုင်းယှဉ်နိုင်သည်။

အဓိကအင်္ဂါရပ်များနှင့် တပ်ဆင်ခြင်း အဆင့်များ

အမှီအခိုကင်းသောချိတ်ဆက်မှု၊ အနှောင့်အယှက်မရှိ- lug-type ချိတ်ဆက်မှု၏ အထင်ရှားဆုံးအင်္ဂါရပ်မှာ ဘေးတစ်ဖက်စီရှိ ပိုက်များကို bolts များအသုံးပြု၍ valve သို့ သီးခြားလုံခြုံစွာ လုံခြုံစေခြင်းဖြစ်ပါသည်။ ဆိုလိုသည်မှာ၊ ဘယ်ဘက်ခြမ်းရှိ flange သည် valve ၏ဘယ်ဘက်တွင် bolted ဖြစ်ပြီး ညာဘက်ခြမ်းသည် ညာဘက် lugs နှင့် အလားတူစွာ bolted ထားသည်။ ၎င်းသည် ပိုက်၏တစ်ဖက်စီကို ဆန့်ကျင်ဘက်တံဆိပ်မထိခိုက်ဘဲ လွတ်လပ်စွာဖယ်ရှားနိုင်စေပါသည်။

တပ်ဆင်ခြင်းနည်းလမ်း-

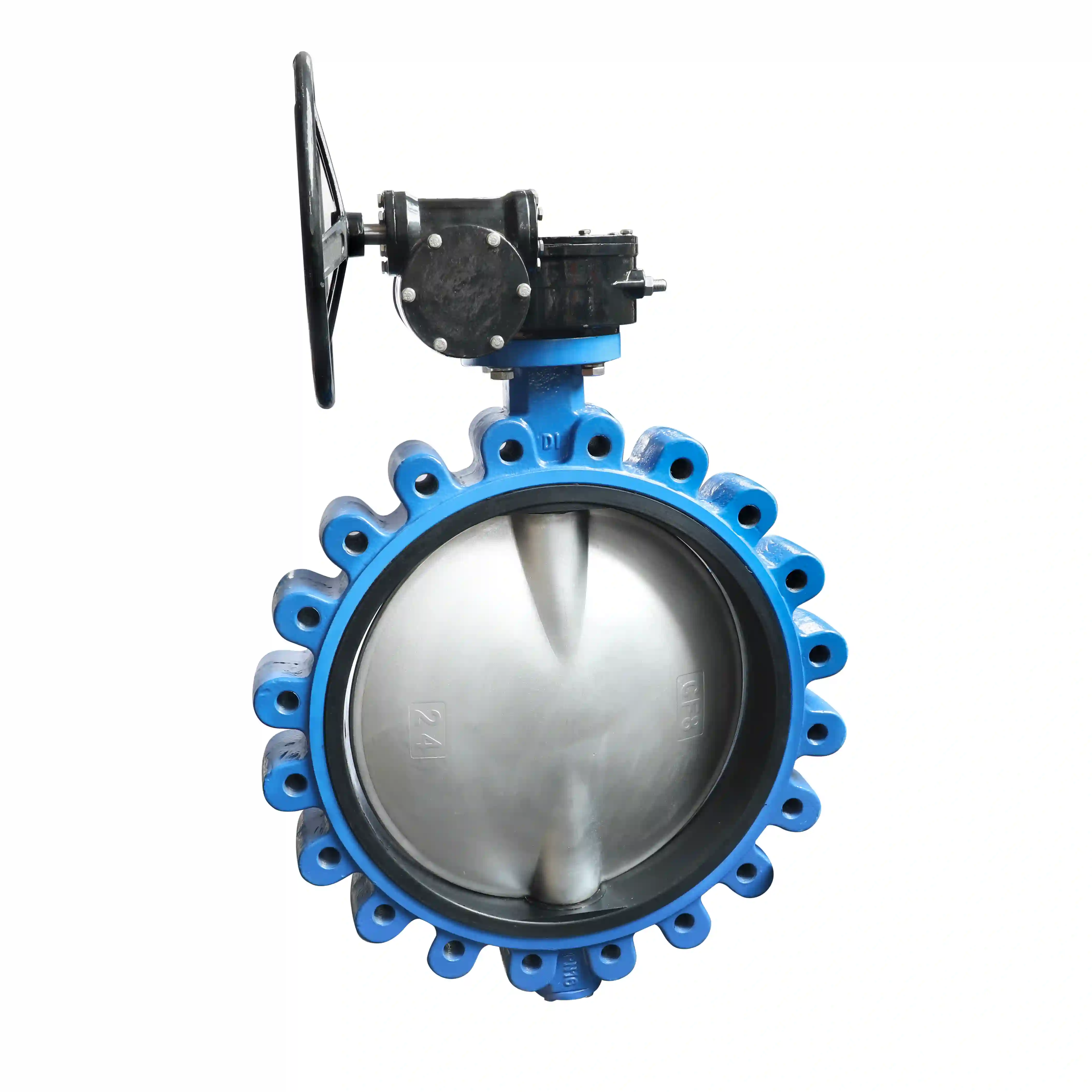

နေရာချပါ။lug-style butterfly valveပိုက်အကွာအဝေးနှစ်ခုကြားတွင် bolt အပေါက်များကို ချိန်ညှိပါ။

ဘေးတစ်ဖက်စီရှိ အနားကွပ်ကို ချည်ထားသောအပေါက်များ သို့မဟုတ် အဆို့ရှင်၏သက်ဆိုင်ရာ အိတ်များပေါ်ရှိ ချည်ထားသောအပေါက်များ သို့မဟုတ် အပေါက်များဆီသို့ လုံခြုံစွာချိတ်ရန် bolts ကိုသုံးပါ။

အဓိကအချက်- wafer ပုံစံချိတ်ဆက်မှုများနှင့်မတူဘဲ၊ bolts များသည် valve တစ်ခုလုံးကို တစ်ဖက်မှ အခြားတစ်ဖက်သို့ ဖြတ်သန်းရန် မလိုအပ်ပါ။ ထို့ကြောင့် bolts များသည် တိုတောင်းသောကြောင့် တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု ပိုမိုလွယ်ကူစေသည်။

ဒီချိတ်ဆက်မှုနည်းလမ်း ဘာကြောင့် လိုအပ်တာလဲ။

ဤဒီဇိုင်းသည် ထူးခြားသော အားသာချက်များစွာကို ပေးဆောင်သည်-

"dead-end" ဝန်ဆောင်မှုကို လွယ်ကူချောမွေ့စေပါသည်။: ပိုက်လိုင်းတစ်ခု၏အဆုံးတွင် အဆို့ရှင်ကို တပ်ဆင်ရန် လိုအပ်သည့်အခါ (ဥပမာ၊ ပိုက်လိုင်းပိတ်ချိန်တွင် ဆီးသွားသည့်အဆို့ရှင်အဖြစ်) တစ်ဖက်တွင် အနားကွပ်တစ်ခုသာရှိသည်။ Lug-style valve သည် အဆိုပါ flange တစ်ခုတည်းသို့ တိုက်ရိုက် bolted လုပ်နိုင်သည် — wafer-style valve သည် မလုပ်နိုင်သော အရာတစ်ခုဖြစ်သည်။

စနစ်တည်ငြိမ်မှုကို မြှင့်တင်ပေးသည်။: အစွန်းအကွက်များကြားတွင် ရှည်လျားသော bolts များကို အားကိုးထားသည့် wafer-style valves များနှင့် နှိုင်းယှဉ်ပါက lug-style valves များ၏ သီးခြား fixation သည် ပိုမိုအားကောင်းသော အထောက်အပံ့ကို ပေးပါသည်။ ပိုက်လိုင်းများတုန်ခါမှု သို့မဟုတ် ဖိအားအတက်အကျခံစားရသည့် အပလီကေးရှင်းများတွင်၊ ဤချိတ်ဆက်မှုနည်းလမ်းသည် ပိုမိုတည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရမှုကို ပေးဆောင်သည်။

ပြုပြင်ထိန်းသိမ်းမှု ပိုလွယ်တယ်။: ပိုက်၏ နှစ်ဖက်ကို သီးခြားချိတ်ဆက်ထားသောကြောင့် valve ကို ဝန်ဆောင်မှုပေးရန် သို့မဟုတ် အစားထိုးရန် လိုအပ်သောအခါတွင် လုပ်ဆောင်ရန် လိုအပ်သည့် တစ်ဖက်ကိုသာ ဖြုတ်ထားရန် လိုအပ်ပါသည်။ ပိုက်၏ နှစ်ဖက်စလုံးကို တပြိုင်နက်တည်း ဖြတ်တောက်ရန် မလိုအပ်ဘဲ စက်ရပ်ချိန်ကို သိသိသာသာ လျှော့ချပေးသည်။
