Wafer-Type Connection ဆိုတာ ဘာလဲ။(၂)

Wafer-type connection သည် fastening နည်းလမ်းတစ်ခုဖြစ်သည်။အဆို့ရှင်များ(အထူးသဖြင့်လိပ်ပြာအဆို့ရှင်, အဆို့ရှင်များ ကိုစစ်ဆေးပါ။စသည်ဖြင့်) ရှည်လျားသော bolts များကို အသုံးပြု၍ ပိုက်ဘောင်များကြား၊ ၎င်း၏ အဓိပ္ပါယ်ဖွင့်ဆိုချက်မှာ- အဆို့ရှင်တွင် ၎င်း၏ကိုယ်ပိုင် ပေါင်းစပ်အနားကွပ်များ မပါရှိပါ။ ယင်းအစား၊ အလယ်ရှိ အဆို့ရှင်ကို လုံခြုံစေရန် ပိုက်ရှည်နှစ်ခု၏ အစွန်းအကွက်များကို ဖြတ်သွားမည်ဖြစ်သည်။

1. အဓိက အားသာချက်များနှင့် အားနည်းချက်များ

အားသာချက်များ

နေရာချွေတာခြင်း- Wafer valve length (မျက်နှာချင်းဆိုင်အတိုင်းအတာ) သည် flanged valve ၏ 1/3 မှ 1/4 အထိဖြစ်သည်။

ကုန်ကျစရိတ်လျှော့ချခြင်း- အဆို့ရှင်ကိုယ်ထည်ပေါ်ရှိ အစိတ်အပိုင်းနှစ်ခုကို အတုလုပ်ခြင်း/စက်ပြုလုပ်ခြင်းမှ ဖယ်ရှားပေးသည်။

ပေါ့ပါးမှု- အထူးသဖြင့် ကြီးမားသော အချင်းများအတွက် (ဥပမာ၊ DN200 နှင့်အထက်) စက်ပစ္စည်းများကို ရုတ်သိမ်းခြင်းမပြုဘဲ ကိုယ်တိုင်ကိုင်တွယ်နိုင်သည်။

အားနည်းချက်များ-

လွတ်လပ်စွာ ဖယ်ရှား၍မရပါ- wafer valve ကို အစားထိုးရန်၊ ပိုက်အစွန်းနှစ်ဖက်စလုံးကို ချိတ်ဆက်မှု ဖြုတ်ထားရမည် (ဆိုလိုသည်မှာ ပိုက်ကို ခြားထားရပါမည်)။ ထို့ကြောင့် ၎င်းကို ပိုက်အစွန်းများ သို့မဟုတ် တစ်ဖက်တည်းသာ အသုံးပြုနိုင်သည့်နေရာများတွင် အသုံးပြု၍မရပါ။

ကောင်းမွန်သော ချိန်ညှိမှု လိုအပ်သည်- မှားယွင်းသော ပိုက်အနားကွပ်များသည် အဆို့ရှင်ကို လှည့်နိုင်ပြီး တံဆိပ်ခတ်မှု ချို့ယွင်းမှုကို ဖြစ်စေသည်။

အလွန်မြင့်မားသောဖိအားအတွက်မဟုတ်- ပုံမှန်အားဖြင့် အနိမ့်မှအလတ်စားဖိအား (≤ PN40 / Class 300); အလွန်မြင့်မားသောဖိအားသည် အဆို့ရှင်ကိုယ်ထည်ကို ပုံပျက်သွားစေနိုင်သည်။

2. အသုံးများသော အပလီကေးရှင်းများ

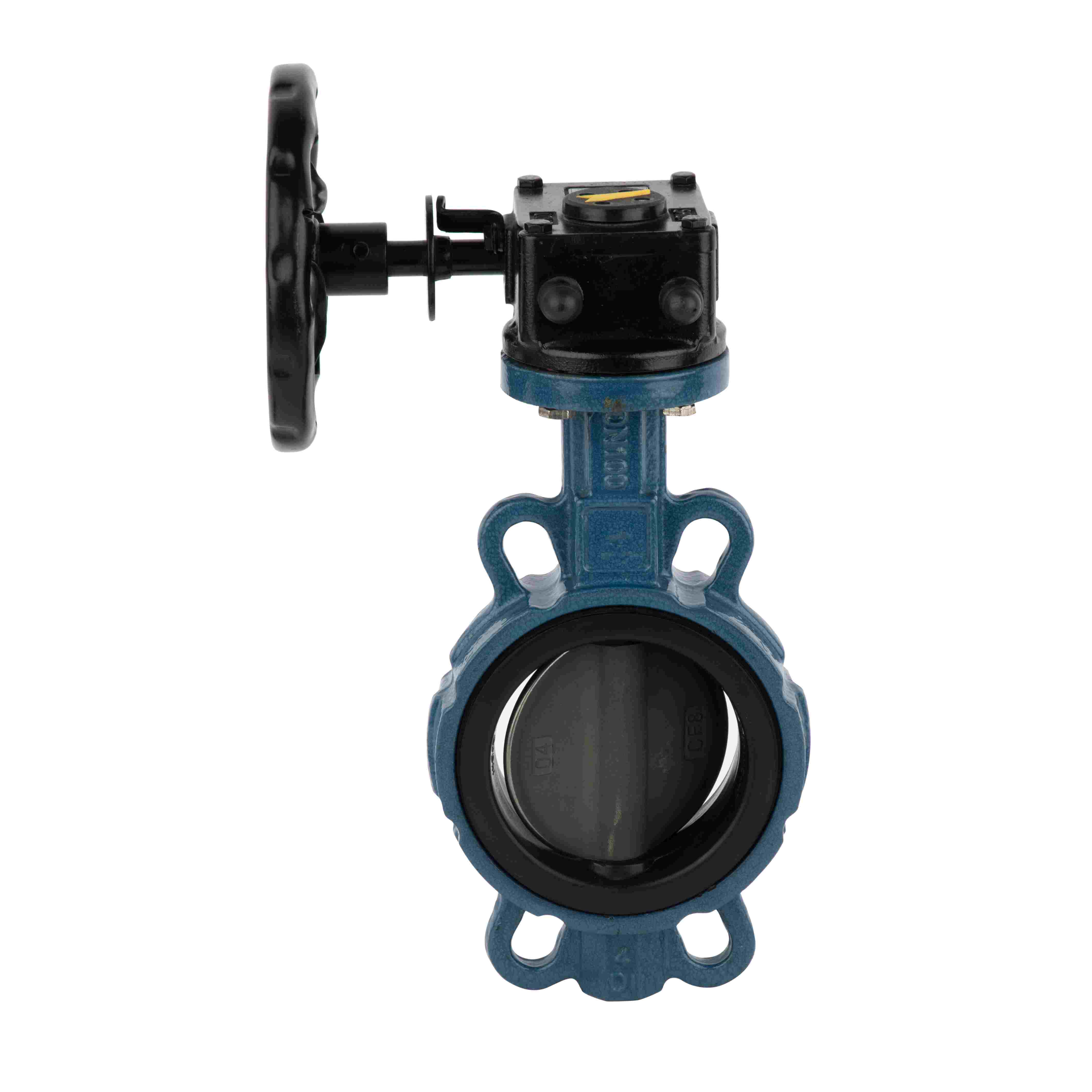

Wafer လိပ်ပြာအဆို့ရှင်များ- ရေသန့်စင်မှု၊ HVAC၊ မီးကာကွယ်ရေးစနစ်များ- ကုန်ကျစရိတ်သက်သာပြီး တပ်ဆင်ရလွယ်ကူသောကြောင့် အသုံးများသည်။

Wafer စစ်ဆေးသောအဆို့ရှင်များ- နောက်ပြန်စီးဆင်းမှုကို တားဆီးပါ။ Flanges များကြားတွင် တိုက်ရိုက်ချိတ်ထားသော swing check valves များထက် များစွာတိုပါသည်။

Wafer တန်းစီထားသောအဆို့ရှင်များ- သံချေးတက်ခြင်းကိုခံနိုင်ရည်ရှိသောအသုံးချပရိုဂရမ်များ။

3. ထည့်သွင်းခြင်းမှတ်စုများ

Bolt အရှည်ကို အတိအကျ တွက်ချက်ရပါမည်-

2 × ပိုက်အနားကွပ်အထူ + အဆို့ရှင် မျက်နှာချင်းဆိုင် အရှည် + 2 × gasket အထူ + 2 × nut အမြင့်

သင့်လျော်သော wafer ချိတ်ဆက်မှုစံနှုန်းများ (ဥပမာ၊ EN 593၊ API 609၊ GB/T 12238) ကို သက်ဆိုင်ရာပိုက်အနားကွပ်စံနှုန်းများ (ဥပမာ၊ GB/T 9119၊ HG/T 20592) ကို အသုံးပြုပါ။

disc binding (လိပ်ပြာအဆို့ရှင်များတွင် အဖြစ်များသောပြဿနာ) ကိုဖြစ်စေနိုင်သည့် မညီမညာဖြစ်သောကုပ်ခြင်းကိုရှောင်ရှားရန် bolt torque ကိုပင်အသုံးပြုပါ။

အနှစ်ချုပ်

Wafer-type သည် ပေါ့ပါးသော အလေးချိန်၊ ကုန်ကျစရိတ်သက်သာပြီး အမြန်တပ်ဆင်မှုအတွက် ရည်ရွယ်သည့် ချိတ်ဆက်မှုဒီဇိုင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် ပိုက်အနားကွပ်နှစ်ခုကြားရှိ valve ကို "ကုပ်တွယ်ထားသော အစိတ်အပိုင်း" အဖြစ် ကုသသည်။ ရွေးချယ်မှုသည် ဖိအားအဆင့်သတ်မှတ်ချက်၊ ပြုပြင်ထိန်းသိမ်းခွင့်နှင့် ဖယ်ရှားမှုအကြိမ်ရေတို့ကို ထည့်သွင်းစဉ်းစားသင့်သည်။
