တင်ပါးဂဟေဆက်ခြင်းဆိုတာဘာလဲ။ BW မှ SW ၊ flanged ၊ threaded connections က ဘာတွေလဲ။

2026-05-12 0 ငါ့ကို မက်ဆေ့ချ် ထားခဲ့ပါ။

Butt welding သည် workpieces နှစ်ခု၏ အဆုံးများကို တစ်ခုနှင့်တစ်ခု မျက်နှာချင်းဆိုင်ထားကာ မျက်နှာပြင်တစ်ခုလုံးကို တစ်ပြိုင်နက် အပူပေးကာ ဖိအားသည် အစိုင်အခဲအခြေအနေရှိ workpieces နှစ်ခုကြားရှိ အက်တမ်နှောင်ကြိုးကိုရောက်ရှိစေရန် ဖိအားသည် လက်တွေ့ကျသောကြောင့် ၎င်းတို့ကို တစ်ပိုင်းထဲသို့ ပေါင်းထည့်ခြင်းဖြစ်သည်။

ပိုမို အထင်ကြီးလောက်စရာ နားလည်နိုင်စေရန် ကူညီရန်အတွက် ရှုထောင့်များစွာမှ နှိုင်းယှဉ်ချက်တစ်ခုကို ပြင်ဆင်ထားပါသည်။

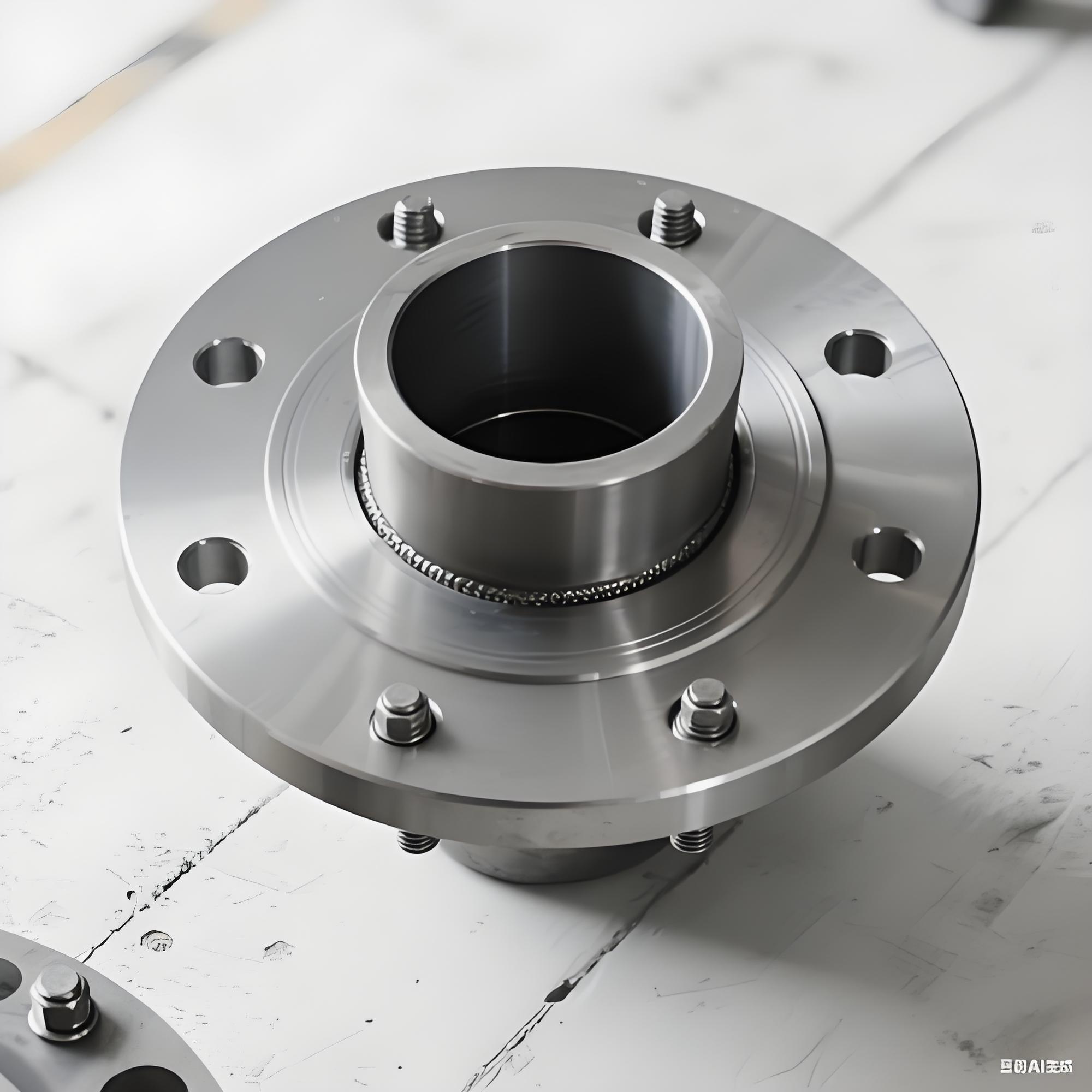

1. "Socket Welding" နှင့် ကွာခြားချက် (ယေဘုယျအားဖြင့် သေးငယ်သောပိုက်ပိုက်များအတွက် အသုံးပြုသည်)

နှိုင်းယှဉ်ချက်	တင်းပတ်ဂဟေဆော်ခြင်း။	Socket ဂဟေဆော်ခြင်း။
ချိတ်ဆက်မှုနည်းလမ်း	အဆုံးများကို flush တန်းစီပြီးတိုက်ရိုက်ဂဟေဆက်သည်။	တစ်ဖက်ကို နောက်တစ်ဖက်တွင် ထည့်သွင်းပြီး အပြင်ဘက်တွင် ဂဟေဆော်ထားသည်။
ပိုက်အရွယ်အစား အတိုင်းအတာ	ပုံမှန်အားဖြင့် DN50 နှင့်အထက်အတွက် အသုံးပြုသည်။	ပုံမှန်အားဖြင့် DN50 နှင့် အသေးများအတွက် အသုံးပြုသည်။
Weld အမျိုးအစား	Butt weld, ထိုးဖောက်မှုအပြည့်	အသားလွှာဂဟေဆက်ခြင်း၊ အပြည့်ထိုးဖောက်ခြင်း။
အတွင်းပိုင်းကွာဟမှု	ခြေလှမ်းမရှိ၊ အတွင်းနံရံ ချောမွေ့သည်။	ကွာဟချက်ရှိပါသည်၊ ၎င်းသည် မီဒီယာများစုပုံခြင်း သို့မဟုတ် သံချေးတက်စေနိုင်သည်။
စစ်ဆေးရေးနည်းလမ်း	ဓာတ်မှန်ရိုက်ခြင်း (RT) သည် ယုံကြည်စိတ်ချရမှု မြင့်မားသည်။	အများအားဖြင့် MT သို့မဟုတ် PT ဓာတ်မှန်ရိုက်ရန် ခက်ခဲသည်။
ကြံ့ခိုင်မှုစွမ်းရည်	မြင့်မားသောဖိအား၊ အပူချိန်နှင့် ပင်ပန်းနွမ်းနယ်မှုများကို ခံနိုင်ရည်ရှိသည်။	ဖိအားနည်းခြင်းနှင့် တည်ငြိမ်သော အခြေအနေများအတွက် သင့်လျော်သည်။

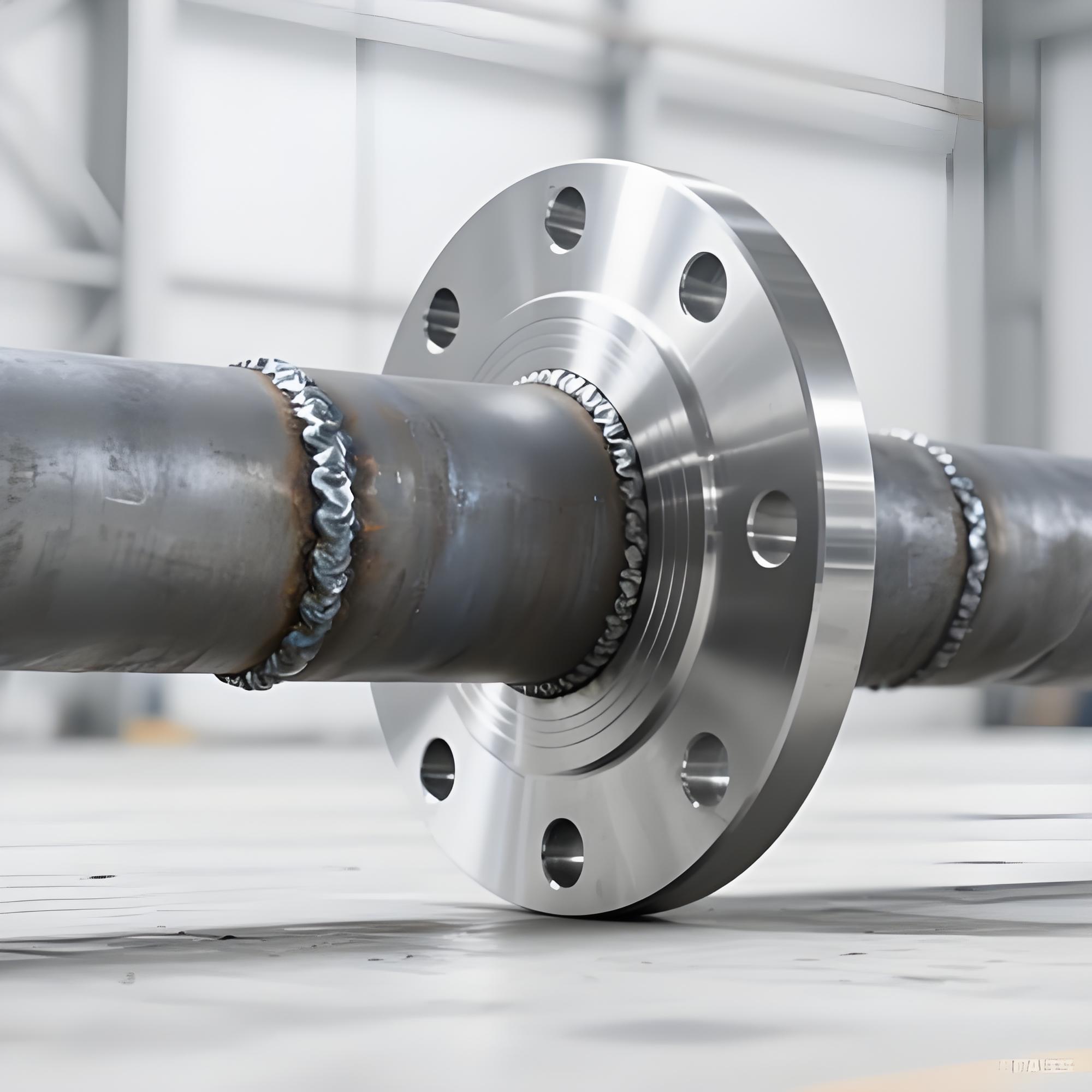

2. "Flanged Connection" မှ ကွာခြားချက် (အဆို့ရှင်များနှင့် စက်ပစ္စည်းကြားခံများ အတွက် အသုံးများသည်)

နှိုင်းယှဉ်ချက်	တင်းပတ်ဂဟေဆော်ခြင်း။	Flanged ချိတ်ဆက်မှု
ချိတ်ဆက်မှုသဘာဝ	အမြဲတမ်း၊ ဖယ်ရှား၍မရပါ။	ဖြုတ်တပ်ရ၊ ထိန်းသိမ်းရလွယ်ကူပြီး အစားထိုးရန်
တံဆိပ်ခတ်ပွိုင့်	gasket တံဆိပ်မပါ; weld ကိုယ်တိုင်က တံဆိပ်ပါ။	gaskets နှင့် bolts များအပေါ်မှီခို; ပေါက်ကြားနိုင်သည့် အလားအလာများ ရှိနေပါသည်။
ဝန်ဆောင်မှုအခြေအနေများ	မြင့်မားသောအပူချိန်၊ ဖိအားမြင့်မားခြင်း၊ ပြင်းထန်သောအပူချိန်စက်ဘီးစီးခြင်း။	သမားရိုးကျအခြေအနေများ၊ မတူညီသော gasket အဆင့်သတ်မှတ်ချက်များဖြင့် အဆင့်မြှင့်တင်နိုင်သည်။
တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း။	ကျွမ်းကျင်သောဂဟေသမားလိုအပ်သည်; ဂဟေဆက်ပြီးနောက်ပြုပြင်ရန်ခက်ခဲသည်။	bolt တင်းကျပ်မှုနှင့်အတူအမြန်တပ်ဆင်; စစ်ဆေးရန်အဆင်ပြေသည်။
အလေးချိန်နှင့် အာကာသ	ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံ၊ အစွန်းအထင်းမရှိ၊ နေရာနှင့်ပစ္စည်းကိုသက်သာစေသည်။	Flanges များသည် နေရာပိုယူကာ အလေးချိန်နှင့် ကုန်ကျစရိတ်ကို ပေါင်းထည့်သည်။
ရိုးရိုးအပလီကေးရှင်းများ	ပင်မ ရေနွေးငွေ့လိုင်းများ၊ ဟိုက်ဒရိုဂျင်ဝန်ဆောင်မှုလိုင်းများ၊ အပူချိန်မြင့်သော ဖိအားမြင့်အဆို့ရှင် ချိတ်ဆက်မှုများ	ပုံမှန် disassembly လိုအပ်သော စက်ပစ္စည်းကြားခံများ၊ အဆို့ရှင်များ သို့မဟုတ် ပိုက်အပိုင်းများ

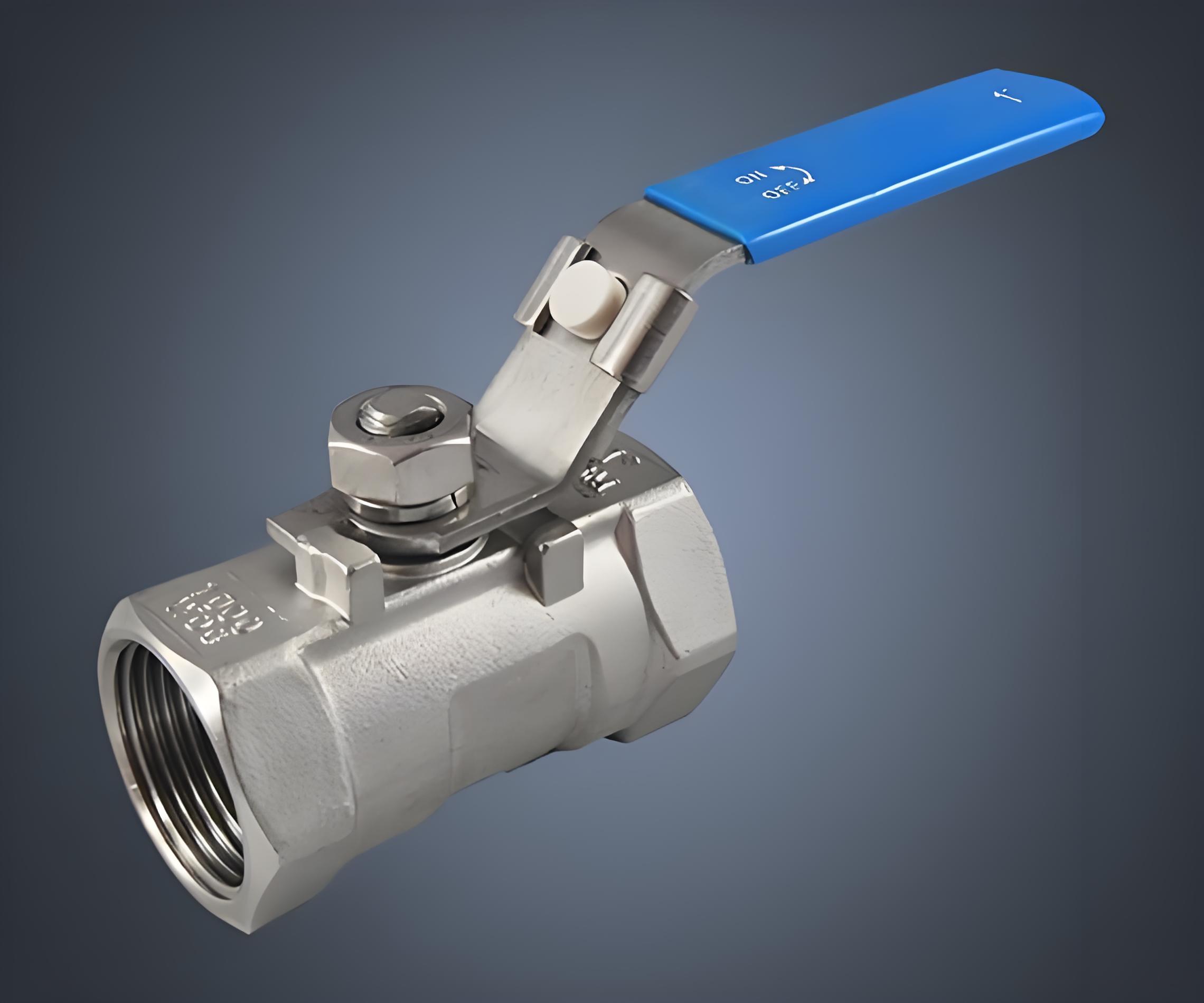

3. "Threaded Connection" မှ ကွာခြားချက် (အများအားဖြင့် တွင်းငယ်၊ ဖိအားနည်းခြင်းအတွက် သုံးသည်)

နှိုင်းယှဉ်ချက်	တင်းပတ်ဂဟေဆော်ခြင်း။	Threaded ချိတ်ဆက်မှု
တံဆိပ်ခတ်ခြင်း ယုံကြည်စိတ်ချရမှု	အလွန်မြင့်မားသော၊ ယိုစိမ့်မှု မရှိပါ ( weld အသံဖြစ်လျှင် )	နိမ့်သည်၊ sealant သို့မဟုတ် PTFE တိပ်အပေါ်မှီခို; တုန်ခါမှုအောက်မှာ ဖြေလျော့နိုင်ပါတယ်။
ဖိအား/အပူချိန် ကန့်သတ်ချက်	အလွန်မြင့်မားသောဖိအားနှင့် အလွန်မြင့်မားသောအပူချိန်အတွက် အသုံးပြုနိုင်သည်။	အလယ်အလတ်/အနိမ့်ဖိအားနှင့် ပုံမှန် သို့မဟုတ် အလယ်အလတ်အပူချိန်တွင် ကန့်သတ်ထားသည်။
ချိတ်ဆက်မှုအားကောင်းခြင်း။	အခြေခံသတ္တုနှင့် ခိုင်ခံ့အောင် ပေါင်းစပ်ပေါင်းစပ်ထားသည်။	thread root မှာ ဖိစီးမှုအာရုံစူးစိုက်မှု
တပ်ဆင်ရန်ခက်ခဲခြင်း။	ဂဟေကိရိယာများနှင့် ကျွမ်းကျင်သော ဂဟေဆော်သူ လိုအပ်သည်။	လက်ကိရိယာများသာ လိုအပ်သည်။ site တွင် လျင်မြန်စွာ စုစည်းနိုင်ပါသည်။
ယိုစိမ့်မှုအန္တရာယ်	weld သည် အသံထွက်လျှင် ယိုစိမ့်မှု မရှိပေ။	အပူချိန် စက်ဘီးစီးခြင်း သို့မဟုတ် တုန်ခါမှုနှင့်အတူ ယိုစိမ့်မှု တဖြည်းဖြည်း ဖြစ်ပေါ်နိုင်သည်။

အကျဉ်းချုပ်: Butt Welding ကို ဘယ်အချိန်မှာ ရွေးရမလဲ ?·
ပိုက်အရွယ်အစား≥ DN50
ဝန်ဆောင်မှု-မြင့်မားသောအပူချိန် (ဥပမာ 450°C အထက်) သို့မဟုတ် ဖိအားများ (ဥပမာ 10MPa အထက်)
ယိုစိမ့်မှုအန္တရာယ် လုံးဝလိုအပ်ပါသည်၊ ဥပမာ၊ အဆိပ်သင့်ခြင်း၊ မီးလောင်လွယ်သော သို့မဟုတ် ပေါက်ကွဲစေတတ်သော မီဒီယာ
ထိန်းချုပ်နိုင်သော ဂဟေအရည်အသွေးအတွက် ပိုက်ကို ဓာတ်မှန်ရိုက်ရန် လိုအပ်သည်။
ဒီဇိုင်းသက်တမ်း၊ ပြုပြင်ထိန်းသိမ်းမှု အနည်းဆုံး သို့မဟုတ် မျှော်မှန်းထားခြင်းမရှိသော (ဥပမာ၊ ဓာတ်အားပေးစက်ရုံများရှိ ပင်မ ရေနွေးငွေ့လိုင်းများ)

စာကြောင်းတစ်ကြောင်းတွင်- Butt welding သည် အပြင်းထန်ဆုံး၊ ယုံကြည်စိတ်ချရဆုံးဖြစ်ပြီး ဖြုတ်တပ်၍မရသော ချိတ်ဆက်မှုနည်းလမ်းဖြစ်ပြီး၊ ကြီးမားသော၊ အပူချိန်မြင့်၊ ဖိအားမြင့်၊ ယိုစိမ့်မှုမရှိသော ပြင်းထန်သောဝန်ဆောင်မှုအခြေအနေများအတွက် သင့်လျော်ပါသည်။
