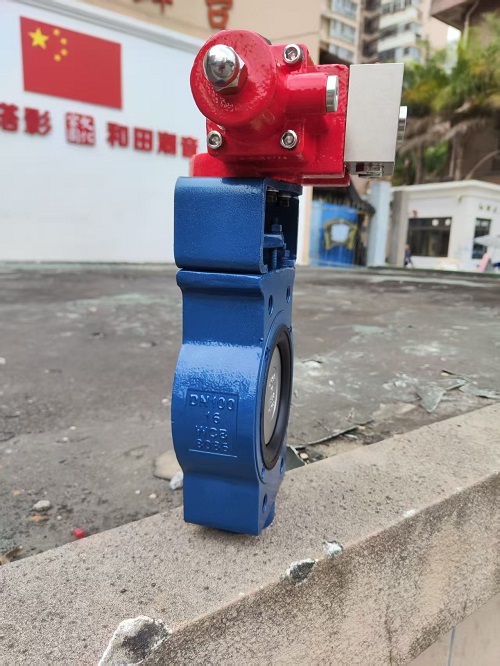

Semi-lug WCB ကိုယ်ထည်နှင့် Hydraulic Actuator Eccentric Butterfly valve ပါရှိသော CF8 Disc

Semi-lug WCB ကိုယ်ထည်နှင့် Hydraulic Actuator Eccentric Butterfly Valve ပါရှိသော Semi-lug WCB ကိုယ်ထည်နှင့် CF8 Disc သည် လျင်မြန်သောလည်ပတ်မှု၊ ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု အနည်းဆုံးလိုအပ်သော အက်ပလီကေးရှင်းများအတွက် တောင်းဆိုထားသော စွမ်းဆောင်ရည်မြင့်အဆို့ရှင်ဖြစ်သည်။ ထူးခြားဆန်းကြယ်သော ဒီဇိုင်းနှင့် ဟိုက်ဒရောလစ်အက်စစ်စက်ဖြင့်၊ ဤအဆို့ရှင်သည် ချောမွေ့သောလည်ပတ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို တိုးချဲ့ပေးကာ မြင့်မားသောကွဲပြားသည့်ဖိအားများကို ကိုင်တွယ်ရန်အတွက် စံပြဖြစ်သည်။

ဒီဇိုင်းအင်္ဂါရပ်များ

Valve အမျိုးအစား- ပျော့ပျောင်းသောထိုင်ခုံပါသော Double Offset Butterfly Valve

eccentric butterfly valve သည် နှစ်ထပ် offset ဒီဇိုင်းပါရှိပြီး၊ valve stem ဝင်ရိုးကို အလုံပိတ်မျက်နှာပြင်နှင့် ပိုက်လိုင်းဝင်ရိုးနှစ်ခုလုံးမှ offset ပြုလုပ်ထားသည်။ ဤဆန်းသစ်သော ဒီဇိုင်းသည် အဖွင့်အတွင်း ထိုင်ခုံမှ disc ကို လျင်မြန်စွာ ဖယ်ထုတ်နိုင်ပြီး ပွတ်တိုက်မှုနှင့် ဝတ်ဆင်မှုကို သိသိသာသာ လျှော့ချပေးပြီး valve seal ၏ ဝန်ဆောင်မှုသက်တမ်းကို တာရှည်ခံစေပါသည်။

အော့ဖ်ဆက်ဒီဇိုင်း-

အော့ဖ်ဆက်ဒီဇိုင်းသည် disc ကို အနည်းဆုံးခံနိုင်ရည်ဖြင့် ရွေ့လျားနိုင်စေခြင်းဖြင့် အဆို့ရှင်၏ စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေပြီး လည်ပတ်မှုကို ချောမွေ့စေပြီး စက်ပိုင်းဆိုင်ရာ ဝတ်ဆင်မှုကို လျှော့ချပေးသည်။ ရလဒ်မှာ ပြုပြင်ထိန်းသိမ်းမှုနည်းရန် လိုအပ်ချိန်တွင် မြင့်မားသောစွမ်းဆောင်ရည်ကို ထုတ်ပေးသည့် valve ဖြစ်သည်။

အလုံပိတ်စနစ်-

ခံနိုင်ရည်ရှိသော ပျော့ပျောင်းသောထိုင်ခုံ-

အဆို့ရှင်သည် EPDM၊ NBR၊ PTFE စသည်တို့ကဲ့သို့သော ပစ္စည်းများဖြင့် ပြုလုပ်ထားသည့် ခံနိုင်ရည်ရှိသော ပျော့ပျောင်းသောထိုင်ခုံကို အသုံးပြုသည်။ ဤထိုင်ခုံပုံစံ ပျော့ပျောင်းသော ထိုင်ခုံဒီဇိုင်းသည် အလွန်ကောင်းမွန်သော elastic sealing ကိုသေချာစေပြီး၊ bidirectional zero ယိုစိမ့်မှုကို ရရှိစေသည်။ ၎င်းသည် ANSI Class VI ကဲ့သို့သော တင်းကြပ်သော တံဆိပ်ခတ်ထားသော စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး ကျယ်ပြန့်သော စက်မှုလုပ်ငန်းသုံး အပလီကေးရှင်းများအတွက် မြင့်မားစွာ ယုံကြည်စိတ်ချရစေသည်။

ပစ္စည်း သတ်မှတ်ချက်များ-

ကိုယ်ထည်ပစ္စည်း

အဆို့ရှင်ကိုယ်ထည်ကို WCB ကာဗွန်သံမဏိဖြင့်ပြုလုပ်ထားပြီး ခိုင်မာသောဖွဲ့စည်းပုံဆိုင်ရာခိုင်မာမှုနှင့် ယေဘူယျဖိအားများကို ကောင်းစွာခံနိုင်ရည်ရှိသည်။ ဤပစ္စည်းသည် မြင့်မားသော စီးဆင်းမှုနှုန်း သို့မဟုတ် အညစ်အကြေးရှိသော မီဒီယာများပါရှိသော စက်မှုလုပ်ငန်းများ အပါအဝင် ဝယ်လိုအားမြင့်သော ပတ်ဝန်းကျင်များတွင် ကြာရှည်ခံမှုကို သေချာစေသည်။

ချပ်ပြား

valve disc ကို CF8 Stainless Steel (304) မှ ဖန်တီးထားပြီး ၎င်း၏ အလွန်ကောင်းမွန်သော သံချေးတက်မှု၊ မြင့်မားသော ကြံ့ခိုင်မှုနှင့် ကြာရှည်ခံမှုတို့အတွက် လူသိများသည်။ Disc ၏ ပွတ်တိုက်မှု သို့မဟုတ် အုပ်ထားသော မျက်နှာပြင်သည် သံချေးတက်မှုနှင့် ဝတ်ဆင်မှုတို့ကို ခံနိုင်ရည်ရှိစေပြီး ယုံကြည်စိတ်ချရသော တံဆိပ်တစ်ခုအတွက် ပျော့ပျောင်းသောထိုင်ခုံနှင့် တင်းကျပ်စွာ ထိတွေ့မှုကို သေချာစေသည်။

ချိတ်ဆက်မှုဒီဇိုင်း-

Semi-Lug ကိုယ်ထည်-

ဤအဆို့ရှင်သည် လွယ်ကူစွာ တပ်ဆင်ခြင်းနှင့် ဖြုတ်တပ်ခြင်းအတွက် ခွင့်ပြုသည့် semi-lug body ဒီဇိုင်းပါရှိသည်။ Semi-lug ဒီဇိုင်းတွင် wafer valve နှင့် ဆင်တူသော through-bolts များကို အသုံးပြု၍ valve ကို တပ်ဆင်နိုင်စေရန် tapped lug hole များ ပါဝင်ပါသည်။ ဤဒီဇိုင်း၏ အဓိကအားသာချက်မှာ ပိုက်လိုင်းကို ဖြုတ်လိုက်စဉ်အတွင်း အဆို့ရှင်ကို ပံ့ပိုးပေးနိုင်ပြီး အဆို့ရှင်ကို စနစ်မှ လုံးဝဖယ်ရှားခြင်းမပြုဘဲ ပြုပြင်ထိန်းသိမ်းမှု ပိုမိုလွယ်ကူစေပါသည်။

အသက်သွင်းခြင်း-

ဟိုက်ဒရောလစ် တွန်းအား-

valve တွင် လျင်မြန်သော valve operation သို့မဟုတ် high differential pressure ကို ကိုင်တွယ်ရန် လိုအပ်သော application များအတွက် မြင့်မားသော torque နှင့် လျင်မြန်သောတုံ့ပြန်မှုပေးစွမ်းသည့် valve တွင် hydraulic actuator တပ်ဆင်ထားပါသည်။ ဟိုက်ဒရောလစ်အက်စစ်စက်သည် ရေနံနှင့်ဓာတ်ငွေ့ပိုက်လိုင်းများ၊ ဓာတုဗေဒလုပ်ဆောင်ခြင်းနှင့် အခြားစက်မှုလုပ်ငန်းဆိုင်ရာအသုံးချမှုများကဲ့သို့သော ပိုမိုမြင့်မားသောထိန်းချုပ်မှုနှင့် စွမ်းဆောင်ရည်လိုအပ်သည့်စနစ်များအတွက် စံပြဖြစ်သည်။

ဟိုက်ဒရောလစ်ပေါင်းစပ်မှု-

ဤ actuator သည် ဟိုက်ဒရောလစ်ထိန်းချုပ်မှုစနစ်များတွင် တိုက်ရိုက်ပေါင်းစပ်နိုင်ပြီး ချောမွေ့သောလည်ပတ်မှုနှင့် အဆို့ရှင်လှုပ်ရှားမှုအပေါ် ပိုမိုထိန်းချုပ်နိုင်မည်ဖြစ်သည်။ စွမ်းဆောင်ရည်မြင့်မားပြီး စွမ်းအင်သုံးစွဲမှုအနည်းဆုံးဖြစ်ကြောင်း သေချာစေရန် ဒီဇိုင်းထုတ်ထားပြီး လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ယုံကြည်စိတ်ချရမှုကို တိုးမြှင့်ပေးပါသည်။

အပလီကေးရှင်းများ

ရေနှင့်ရေဆိုးသန့်စင်ခြင်း။

ရေနံနှင့် သဘာဝဓာတ်ငွေ့လုပ်ငန်း

Chemical Processing

ဓာတ်အားပေးစက်ရုံများ

HVAC စနစ်များ

ပျော့ဖတ်နှင့် စက္ကူလုပ်ငန်း

ဆေးဝါးနှင့် အစားအစာ စီမံဆောင်ရွက်ပေးခြင်း။

အဓိက အားသာချက်များ-

အနည်းဆုံးအဝတ်နှင့် မျက်ရည်- ကွဲအက်သောဒီဇိုင်းသည် ပွတ်တိုက်မှုကို လျှော့ချပေးကာ ဖျံများ၏ သက်တမ်းကို တိုးစေပြီး ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များကို လျှော့ချပေးသည်။

Bidirectional Zero Leakage- ခံနိုင်ရည်ရှိသော ပျော့ပျောင်းသောထိုင်ခုံဒီဇိုင်းသည် လမ်းကြောင်းနှစ်ခုစလုံးတွင် ယိုစိမ့်မှုမရှိဘဲ လည်ပတ်မှုကို သေချာစေသည်။

မြန်ဆန်ပြီး ထိရောက်သောလည်ပတ်မှု- ဟိုက်ဒရောလစ်အက်စစ်စက်ဖြင့်၊ အဆို့ရှင်သည် လျင်မြန်သောတုံ့ပြန်မှုအချိန်များကို ပေးစွမ်းနိုင်ပြီး ဖိအားမြင့်ပြီး လျင်မြန်သောလုပ်ဆောင်မှုအသုံးချပရိုဂရမ်များအတွက် စံပြဖြစ်သည်။

ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူခြင်း- Semi-lug ဒီဇိုင်းသည် ပုံမှန်ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း အဆို့ရှင်ကို ဖယ်ရှားခြင်းနှင့် ပြန်လည်တပ်ဆင်ခြင်းကို လွယ်ကူစေပြီး အချိန်နှင့် လုပ်အားကုန်ကျစရိတ်ကို သက်သာစေပါသည်။

သံချေးတက်ခြင်းကိုခံနိုင်ရည်- CF8 Stainless Steel disc နှင့် WCB ကာဗွန်သံမဏိကိုယ်ထည်သည် ကြမ်းတမ်းသောပတ်ဝန်းကျင်များတွင် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိပြီး ခံနိုင်ရည်ရှိစေရန် အာမခံပါသည်။
