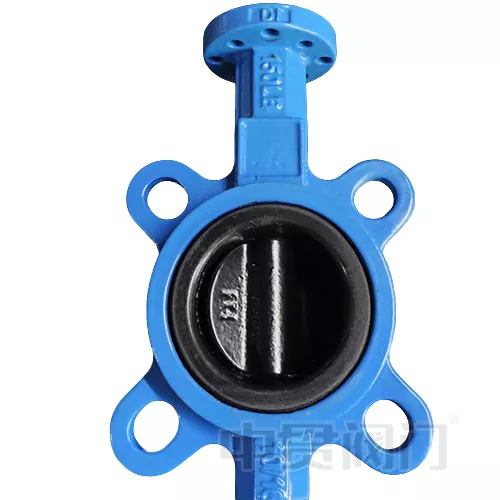

Halar Coated Disc Butterfly Valve

Halar coated disc butterfly valve ကို လွန်ကဲသော ဓါတုဗေဒပတ်ဝန်းကျင်အတွက် အင်ဂျင်နီယာချုပ်ထားပြီး သာလွန်ကောင်းမွန်သော corrosion resistance ကိုရရှိရန် disc မျက်နှာပြင်ပေါ်ရှိ Halar (ECTFE) coating ကို အသုံးပြုထားသည်။ ဝန်ဆောင်မှု အပူချိန် အကွာအဝေး -40 ℃ မှ 150 ℃ (သတ်မှတ်ထားသော temp. application သည် ထိုင်ခုံပစ္စည်းများကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်) နှင့် အထူ 0.5-1.2 mm.

HALAR coating ၏ အဓိကလုပ်ဆောင်ချက်

HALAR (ethylene-chlorotrifluoroethylene copolymer, ECTFE) သည် 0.5 ~ 1.2mm အထူရှိသော ထူထပ်သော 0.5 ~ 1.2mm ရှိသော အကာအကွယ်အလွှာကို electrostatic spraying process ဖြင့် လိပ်ပြာပန်းကန်၏မျက်နှာပြင်ကို အညီအမျှ ဖုံးအုပ်ပေးသည့် စွမ်းဆောင်ရည်မြင့် ဖလိုရိုပိုလီမာဖြစ်သည်။ Halar coated disc butterfly valve တွင်၊ ဤ coating ၏ အဓိက လုပ်ဆောင်ချက်များ ပါဝင်သည်။

1. Chemical corrosion resistance- 98% sulfuric acid, 37% hydrochloric acid, strong alkali (50% NaOH) နှင့် organic solvents (ဥပမာ acetone, xylene) တို့ကို ခံနိုင်ရည်ရှိပြီး ချေးနှုန်း 0.01mm/year ထက်နည်းပါသည်။

2. အပူချိန်ခံနိုင်ရည်-ရေရှည်အသုံးပြုမှုအပူချိန်အကွာအဝေး -40 ℃ ~ 150 ℃ ၊ 180 ℃ အပူဒဏ်ခံနိုင်ရည်ရှိရေတို၊

3. စိမ့်ဝင်နိုင်မှု- မော်လီကျူးဖွဲ့စည်းပုံသည် အလွန်သိပ်သည်းပြီး အလယ်အလတ် ထိုးဖောက်ဝင်ရောက်မှုကြောင့် လိပ်ပြာပန်းကန်၏ သတ္တုအလွှာကို ပုပ်သွားခြင်းမှ ကာကွယ်ပေးသည်။

4. Wear resistance နှင့် anti-sticking- မျက်နှာပြင် ပွတ်တိုက်မှု ကိန်းဂဏန်းသည် 0.3 အထိ နိမ့်သည်၊ ၎င်းသည် granular media ၏ ကပ်ငြိမှုကို လျော့နည်းစေပြီး ပြုပြင်ထိန်းသိမ်းမှု လည်ပတ်မှုကို တိုးစေသည်။

5. PTFE သို့မဟုတ် PP အပေါ်ယံပိုင်းနှင့် နှိုင်းယှဉ်ပါက၊ HALAR ၏ စက်ပိုင်းဆိုင်ရာ ခွန်အားသည် အထူးသဖြင့် မကြာခဏ အဖွင့်နှင့် အပိတ်အခြေအနေများအောက်တွင် 50% ကျော် တိုးလာသောကြောင့် အပေါ်ယံမျက်နှာပြင် ကွဲအက်ခြင်းနှင့် ပြုတ်ကျခြင်းတို့ကို တားဆီးပေးနိုင်သည်။

ဖွဲ့စည်းပုံ ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း-

HALAR coating ၏ ရုပ်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ ကျွန်ုပ်တို့၏Halar coated disc butterfly valve သည် ပစ်မှတ်ထားသော ဒီဇိုင်းကို လက်ခံသည်-

1. လိပ်ပြာပန်းကန်များကို တိကျစွာ ပြုပြင်ခြင်း- အခြေခံပစ္စည်းကို 316L stainless steel သို့မဟုတ် duplex steel ဖြင့်ပြုလုပ်ထားပြီး မျက်နှာပြင်ကြမ်းတမ်းမှုသည် CNC လှည့်ခြင်းဖြင့် ≤Ra3.2μm ဖြစ်ပြီး အပေါ်ယံပိုင်းအတွက် တူညီသော adhesion အခြေခံကိုပေးစွမ်းသည်။ အပေါ်ယံ၏ဖိစီးမှုအာရုံစူးစိုက်မှုကိုရှောင်ရှားရန်လိပ်ပြာပန်းကန်၏အစွန်းကိုဝိုင်းထားသည်။

2. Bidirectional sealing system- EPDM သို့မဟုတ် FKM soft sealing valve seat ဖြင့်၊ ၎င်းသည် HALAR coating ဖြင့် "တင်းကျပ်-ပြောင်းလွယ်ပြင်လွယ် ပေါင်းစပ်ထားသော" တံဆိပ်ခတ်ခြင်းမျက်နှာပြင်ကို ≤PN16 (ISO 5208 စံနှုန်းနှင့်အညီ) ဖိအားဖြင့် bidirectional zero ယိုစိမ့်မှုရရှိစေသည်။

3. ISO5211 မောင်းနှင်မှု လိုက်လျောညီထွေဖြစ်အောင်- အဆို့ရှင်ပင်မ၏ထိပ်တွင် လေးထောင့်ပုံသဏ္ဍာန် မျက်နှာပြင် (ISO5211 F05-F10 စံနှုန်းနှင့်အညီ) တပ်ဆင်ထားပြီး pneumatic/electric actuators များနှင့် တိုက်ရိုက်တပ်ဆင်နိုင်ပြီး torque output error သည် ≤5% ဖြစ်သည်။

အသုံးပြုနိုင်သော မီဒီယာနှင့် ပုံမှန်အခြေအနေများ

Halar coated disc butterfly valve ကို အောက်ပါမီဒီယာအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။

1. ပြင်းထန်သော အက်ဆစ်/အယ်ကာလီ- ကလိုရင်း-အယ်ကာလီ လုပ်ငန်းစဉ်တွင် စိုစွတ်သော ကလိုရင်းဓာတ်ငွေ့များ၊

2. အော်ဂဲနစ်ပျော်ရည်များ- benzene၊ esters၊ ketones စသည်ဖြင့် ရေနံဓာတုပစ္စည်းကြားခံများ၊

3. Oxidizing media- ဟိုက်ဒရိုဂျင်ပါအောက်ဆိုဒ် (concentration≤50%)၊ ဆိုဒီယမ် hypochlorite ဖြေရှင်းချက်၊

4. High-purity fluid- ဆေးဝါးလုပ်ငန်းရှိ CIP/SIP သန့်စင်ဆေးရည်၊ အလွန်သန့်စင်သောရေများ ပေးပို့ခြင်း။
