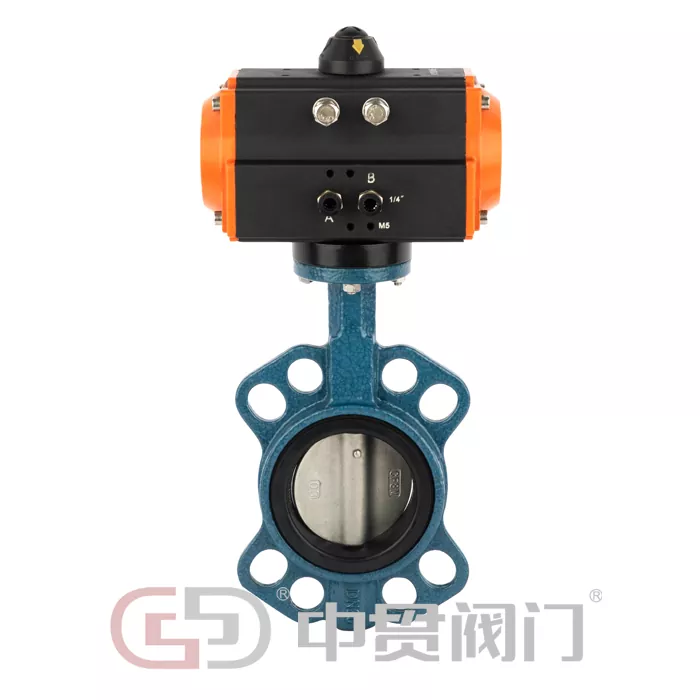

Pneumatic Actuated Butterfly Valve

Pneumatic Actuated Butterfly Valve သည် compressed air-powered butterfly valve ဖြစ်သည်။ ၎င်း၏ core တွင် pneumatic actuator နှင့် valve body ပါဝင်သည်။ pneumatic actuator သည် valve plate အား 90° လှည့်ရန် မောင်းနှင်ပေးကာ ပိုက်လိုင်းအတွင်း မီဒီယာစီးဆင်းမှုကို ဖြတ်တောက်ခြင်း သို့မဟုတ် ထိန်းညှိခြင်းဆိုင်ရာ လုပ်ငန်းဆောင်တာများကို ရရှိစေပါသည်။ Butterfly Valve သည် ပိုမိုမြန်ဆန်သော တုံ့ပြန်မှုနှင့် ပိုမိုလွယ်ကူသော လုပ်ဆောင်ချက်များကို ပေးဆောင်သည်။ တိကျသောထိန်းချုပ်မှုအတွက် positioner ဖြင့်အသုံးပြုနိုင်ပြီး အမျိုးမျိုးသောစက်မှုလုပ်ငန်းနှင့် စည်ပင်သာယာပိုက်လိုင်းစနစ်များတွင် ကျယ်ပြန့်စွာအသုံးပြုပြီး ကွဲပြားသောမီဒီယာထုတ်လွှင့်မှုလိုအပ်ချက်များကိုလိုက်လျောညီထွေဖြစ်စေသည်။

Zhongguan Valve ၏ အဓိကထုတ်ကုန်တစ်ခုအနေဖြင့် ကျွန်ုပ်တို့၏ Pneumatic Actuated Butterfly Valve သည် ကျွန်ုပ်တို့၏လိပ်ပြာအဆို့ရှင်ထုတ်ကုန်များ၏ အရည်အသွေးမြင့် အစဉ်အလာကို ဆက်လက်တည်ရှိနေပါသည်။ ကုန်ကြမ်းဝယ်ယူမှုမှ ထုတ်လုပ်ခြင်းနှင့် ပြုပြင်ခြင်းအထိ၊ ထို့နောက် ထုတ်ကုန်စမ်းသပ်ခြင်းအထိ၊ ခြေလှမ်းတိုင်းသည် ရေရှည်တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန်နှင့် မတူညီသောဖောက်သည်များ၏ အမှန်တကယ်လည်ပတ်မှုအခြေအနေများကို ပြည့်မီစေရန်အတွက် စက်မှုလုပ်ငန်းစံနှုန်းများကို တင်းကြပ်စွာလိုက်နာပါသည်။

အင်္ဂါရပ်များ

Pneumatic Actuated Butterfly Valve ၏ ပင်မဖွဲ့စည်းပုံတွင် တည်ငြိမ်သောအဆို့ရှင်လည်ပတ်မှုကိုသေချာစေရန်အတွက် အဓိကအစိတ်အပိုင်းသုံးခုပါဝင်ပါသည်။ သီးခြားဖွဲ့စည်းပုံမှာ အောက်ပါအတိုင်းဖြစ်သည်။

• Pneumatic Actuator- valve ၏ power core အဖြစ်၊ ၎င်းသည် single-acting နှင့် double-acting အမျိုးအစားများဖြစ်သည်။ အလူမီနီယမ်အလွိုင်းဖြင့်ပြုလုပ်ထားသောကြောင့် ပေါ့ပါးပြီး ကြံ့ခိုင်မှုမြင့်မားကာ တည်ငြိမ်သောအထွက်အားကို ထောက်ပံ့ပေးသည်။ ချောမွေ့သောအဆို့ရှင်ပြားလည်ပတ်မှုနှင့် ယုံကြည်စိတ်ချရသောလည်ပတ်မှုကိုသေချာစေရန် အဆို့ရှင်အချင်းနှင့် လည်ပတ်မှုအခြေအနေများအလိုက် ၎င်းကို ပျော့ပြောင်းစွာရွေးချယ်နိုင်သည်။
• လိပ်ပြာအဆို့ရှင်ကိုယ်ထည်- အဆို့ရှင်ကိုယ်ထည်ကို သံ၊ သံမဏိ သို့မဟုတ် သံမဏိစတီးဖြင့် ပြုလုပ်ထားသည်။ စီးဆင်းမှုလမ်းကြောင်းကို ချောမွေ့စေရန် ဒီဇိုင်းထုတ်ထားပြီး အတွင်းနံရံကို ချောမွေ့စေပြီး အရည်ခုခံမှုကို ထိရောက်စွာလျှော့ချနိုင်ပြီး စနစ်စွမ်းအင်သုံးစွဲမှုကို လျှော့ချနိုင်သည်။ အဆို့ရှင်ပြားသည် စက်ဝိုင်းပုံသဏ္ဍာန်ကို လက်ခံပြီး အလုံပိတ်လုပ်ဆောင်မှုကို သေချာစေရန်နှင့် မီဒီယာယိုစိမ့်မှုကို ကာကွယ်ရန် အဆို့ရှင်ထိုင်ခုံနှင့် တင်းကျပ်စွာ အံဝင်ခွင်ကျရှိသည်။
• ထိန်းချုပ်မှုဆိုင်ရာ ဆက်စပ်ပစ္စည်းများ- Valve positioners၊ limit switches၊ solenoid valves နှင့် အခြားဆက်စပ်ပစ္စည်းများကို customer လိုအပ်ချက်အရ တပ်ဆင်နိုင်ပါသည်။ Positioners များသည် valve အဖွင့်အပိတ်ကို တိကျသောချိန်ညှိမှုကို ရရှိနိုင်ပြီး၊ limit switches များသည် valve လည်ပတ်မှုအခြေအနေအပေါ် အချိန်နှင့်တစ်ပြေးညီ တုံ့ပြန်မှုများကို ပေးစွမ်းနိုင်ပြီး အလိုအလျောက်ထိန်းချုပ်မှုရရှိရန်အတွက် actuators များ၏ လုပ်ဆောင်မှုကို ထိန်းချုပ်ရန်အတွက် solenoid valves များကို အသုံးပြုပါသည်။

I. Drive နှင့် Control အင်္ဂါရပ်များ

Flexible Drive Method- လည်ပတ်မှုအခြေအနေအရ ရွေးချယ်နိုင်သော တစ်ကိုယ်တည်းသုံး သို့မဟုတ် နှစ်ချက်ပါရှိသော pneumatic actuators ကို အသုံးပြုထားသည်။ လေထောက်ပံ့မှုပြတ်တောက်သွားသောအခါတွင် တစ်ကိုယ်တည်းသရုပ်ဆောင်သည့် actuators များသည် နွေဦးအားဖြင့် အလိုအလျောက် ပြန်လည်သတ်မှတ်ပေးကာ စနစ်ဘေးကင်းမှုကို အာမခံပါသည်။

တိကျပြီး သက်တောင့်သက်သာရှိသော ထိန်းချုပ်မှု- 0% မှ 100% အထိ အဆက်မပြတ် ချိန်ညှိမှုရရှိရန် 4-20mA လက်ရှိ အချက်ပြမှုများကို လက်ခံရရှိကာ ထိန်းချုပ်တိကျမှု ±0.5%-±1% အထိ တိကျသေချာသော စီးဆင်းမှုထိန်းချုပ်မှုအခြေအနေများအတွက် သင့်လျော်သော တိကျသောအနေအထားဖြင့် တပ်ဆင်နိုင်ပါသည်။

မြန်ဆန်သောတုံ့ပြန်မှုအမြန်နှုန်း- Valve ကူးပြောင်းချိန်သည် 3-10 စက္ကန့်သာရှိသည်။ အရေးပေါ်အပိတ်စနစ်အတွက်၊ 1 စက္ကန့်အတွင်း အပြည့်အပိတ်ပုံစံကို သမားရိုးကျလျှပ်စစ်အဆို့ရှင်များထက် သာလွန်ကောင်းမွန်ပြီး လျင်မြန်သောတုံ့ပြန်မှုလိုအပ်သော လည်ပတ်မှုအခြေအနေများအတွက် သင့်လျော်သည်။

II တံဆိပ်ခတ်ခြင်းနှင့် တာရှည်ခံခြင်း အင်္ဂါရပ်များ

ယုံကြည်စိတ်ချရသောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်- ပျော့ပျောင်းသောဖျံများ သို့မဟုတ် သတ္တုဖျံများကို မီဒီယာလက္ခဏာများအလိုက် ရွေးချယ်နိုင်ပါသည်။ ပျော့ပျောင်းသောဖျံများသည် ANSI Class VI ယိုစိမ့်မှုကို သုညဖြစ်စေနိုင်ပြီး သတ္တုဖျံများသည် ANSI Class IV ကိုရရှိကာ မီဒီယာယိုစိမ့်မှုကို ထိထိရောက်ရောက်ကာကွယ်ပေးနိုင်သည်။

မြင့်မားသောကြာရှည်ခံမှု- အဆို့ရှင်ကိုယ်ထည်ကို အရည်အသွေးမြင့်ပစ္စည်းများဖြင့် ပြုလုပ်ထားပြီး အဆို့ရှင်ပြားမျက်နှာပြင်ကို လိုအပ်သလို မာကျောသောသတ္တုစပ် သို့မဟုတ် ကြွေထည်အလွှာများဖြင့် ဖုံးအုပ်ထားနိုင်သောကြောင့် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး ချေးခံနိုင်ရည်ရှိသည်။ ဖျံများကို အရည်အသွေးမြင့် ပစ္စည်းများဖြင့် ပြုလုပ်ထားသောကြောင့် တာရှည်ခံအောင် ဆောင်ရွက်ပေးပြီး နောက်ပိုင်း ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ- အရွယ်အစားသေးငယ်ပြီး အလေးချိန်ပေါ့ပါးကာ တူညီသောအချင်းရှိသော တံခါးအဆို့ရှင်တစ်ခု၏ 1/3 မှ 1/5 သာရှိကာ တပ်ဆင်ရန်နေရာနည်းပါးကာ တပ်ဆင်ရလွယ်ကူပြီး တပ်ဆင်ချိန်နှင့် ကုန်ကျစရိတ်များကို သက်သာစေပါသည်။

III အခြား Core အင်္ဂါရပ်များ

Low Flow Resistance နှင့် Low Energy Consumption- အပြည့်အ၀ဖွင့်သည့်အခြေအနေရှိ စီးဆင်းမှုခံနိုင်ရည်အားကိန်း ≤0.5 သည် ≤0.5 ဖြစ်ပြီး gate valves များနှင့် globe valves များထက် များစွာနိမ့်ကျကာ pumps များ၊ fan များနှင့် အခြားသော power equipment များ၏ စွမ်းအင်သုံးစွဲမှုကို ထိထိရောက်ရောက် လျှော့ချနိုင်ပြီး high-flow-rate applications များအတွက် သင့်လျော်ပါသည်။

ကျယ်ပြန့်သော လိုက်ဖက်ညီမှု- ရေ၊ ရေနွေးငွေ့၊ ဆီနှင့် အက်ဆစ်/အယ်ကာလီ ဖြေရှင်းချက်များ ကဲ့သို့သော အမျိုးမျိုးသော မီဒီယာများတွင် လိုက်လျောညီထွေဖြစ်စေပြီး အပူချိန်နိမ့်၊ အပူချိန်နှင့် မြင့်မားသော ဖိအားများကဲ့သို့ မတူညီသော လည်ပတ်မှုအခြေအနေများကို ဖုံးအုပ်ကာ လုပ်ငန်းအများအပြား၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

လွယ်ကူသောလုပ်ဆောင်ချက်- လက်စွဲ (လက်ကိုင်၊ worm gear) နှင့် pneumatic လုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည်။ လေပေးဝေမှု ပြတ်တောက်သွားသောအခါတွင် လူကိုယ်တိုင်လုပ်ဆောင်မှုကို အရေးပေါ်အခြေအနေများတွင် အသုံးပြုနိုင်ပြီး စနစ်၏ ပုံမှန်လည်ပတ်မှုကို သေချာစေသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. Pneumatic Actuated Butterfly Valve တစ်ခုအတွက် လိုအပ်သော လေဖိအားသည် မည်မျှရှိသနည်း။

ပုံမှန်လေထုဖိအားသည် 0.4-0.6 MPa ဖြစ်သည်။ ၎င်းကို actuator မော်ဒယ်နှင့် valve အချင်းပေါ်မူတည်၍ သင့်လျော်စွာ ချိန်ညှိနိုင်သည်။ သင့်လုပ်ငန်းလည်ပတ်မှုအခြေအနေများပေါ်မူတည်၍ တိကျသောအကြံဉာဏ်များရယူရန် ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့နှင့် တိုင်ပင်ပါ။

2. soft-seal နှင့် metal-seal Pneumatic Actuated Butterfly Valves များကို မည်သို့ရွေးချယ်ရမည်နည်း။

ပျော့ပျောင်းသောတံဆိပ်အမျိုးအစားများ (ရော်ဘာ၊ PTFE) သည် ဖိအားနည်းသော၊ ပုံမှန်အပူချိန်၊ သန့်ရှင်းသောမီဒီယာ (ဥပမာ- ပုတ်ပါရေ၊ အစားအစာအဆင့်အရည်များ) အတွက် မြင့်မားသောယိုစိမ့်မှုဒဏ်ကို ပေးစွမ်းနိုင်ပြီး ယိုစိမ့်မှု သုညအထိရောက်ရှိနိုင်ချေရှိသည်။ သတ္တုတံဆိပ်အမျိုးအစားများသည် အပူချိန်မြင့်မားခြင်း၊ ဖိအားမြင့်ခြင်း၊ အမှုန်အမွှားများပါဝင်သော သို့မဟုတ် အဆိပ်သင့်သောမီဒီယာ (ရေနွေးငွေ့၊ ဓာတုကုန်ကြမ်းများကဲ့သို့) ပိုမိုကောင်းမွန်သော အပူချိန်နှင့် ဖိအားကို ခံနိုင်ရည်ရှိစေရန်အတွက် သင့်လျော်ပါသည်။ သုံးစွဲသူများသည် ၎င်းတို့၏ မီဒီယာဝိသေသလက္ခဏာများနှင့် လုပ်ငန်းဆောင်ရွက်မှုလိုအပ်ချက်များအပေါ် အခြေခံ၍ ရွေးချယ်နိုင်သည်။

3. သင်၏ Pneumatic Actuated Butterfly Valves များ၏ ကြီးမားသော အချင်း မော်ဒယ်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ ကျွန်ုပ်တို့၏စံထုတ်လုပ်မှုအချင်းမှာ DN40-DN1600 ဖြစ်သည်။ ပိုကြီးသော အချင်းအတွက် Pneumatic Actuated Butterfly Valve ကို ကျေးဇူးပြု၍ ကျွန်ုပ်တို့၏ အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။ ထုတ်ကုန်လည်ပတ်မှုလိုအပ်ချက်များနှင့်ကိုက်ညီကြောင်း သေချာစေရန် သင့်လိုအပ်ချက်များနှင့်အညီ ထုတ်လုပ်မှုကို စိတ်ကြိုက်ပြင်ဆင်ပါမည်။

4. ထုတ်ကုန်အာမခံကာလကဘာလဲ။

ကျွန်ုပ်တို့၏ Pneumatic Actuated Butterfly Valve သည် တစ်နှစ်အာမခံရှိသည်။ အာမခံကာလအတွင်း၊ ကျွန်ုပ်တို့သည် လူသားအမှားကြောင့်မဟုတ်သော အရည်အသွေးပြဿနာများအတွက် အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများကို ပေးဆောင်ပါမည်။ ကျွန်ုပ်တို့သည်လည်း ရေရှည်ရောင်းချပြီးနောက် ပြုပြင်ထိန်းသိမ်းမှု ပံ့ပိုးပေးပါသည်။

5. Pneumatic Actuated Butterfly Valve ကို ဘယ်လိုတပ်ဆင်ထိန်းသိမ်းမလဲ။

တပ်ဆင်ခြင်းမပြုမီ၊ အဆို့ရှင်အစိတ်အပိုင်းများအားလုံး ပြီးပြည့်စုံပြီး မှန်ကန်သောပုံစံရှိ၊ အဆို့ရှင်ကိုယ်ထည်အတွင်း၌ ပြင်ပအရာဝတ္ထုများ မရှိကြောင်း စစ်ဆေးပါ။ တပ်ဆင်နေစဉ်အတွင်း အဆို့ရှင်သည် ပိုက်လိုင်းနှင့် လိုက်လျောညီထွေရှိစေရန်၊ အနားကွပ်ချိတ်ဆက်မှုသည် လုံခြုံပြီး ဂဟေဆော်နေစဉ်အတွင်း တံဆိပ်များကို မီးလောင်ခြင်းမှ ရှောင်ကြဉ်ပါ။ နေ့စဉ်ထိန်းသိမ်းမှုအတွက်၊ အဆို့ရှင်ကို သန့်ရှင်းထားပါ၊ ဖျံများ၏ဝတ်ဆင်မှုကို ပုံမှန်စစ်ဆေးပါ၊ စုတ်ပြဲနေသောအစိတ်အပိုင်းများကို ချက်ခြင်းအစားထိုးပါ၊ အဆို့ရှင်လည်ပတ်မှုချောမွေ့စေရန်အတွက် ဂီယာအစိတ်အပိုင်းများကို ပုံမှန်ချောဆီပေးပါ။ တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းဆိုင်ရာ အသေးစိတ်လမ်းညွှန်ချက်များကို ဖော်ပြပေးပါမည်။
