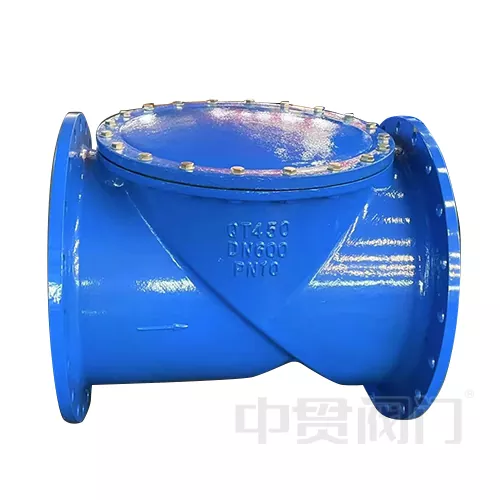

Non-Return Flap Design Swing Check Valve

Non-Return Flap Design Swing Check သည် မြင့်မားသောစီးဆင်းမှုစနစ်များ (အချင်း DN50-DN1200၊ ဖိအား PN16-PN40)၊ full-bore flow channel (flow coefficient Cv: 0.2-0.5) တွင် ကိုယ်တိုင်ချောဆီထည့်သည့် ပတ္တာများတပ်ဆင်ထားပြီး၊ ≤5mm အစိုင်အခဲအမှုန်များပါဝင်သော ပွန်းပဲ့မီဒီယာကို ကိုင်တွယ်အသုံးပြုနိုင်ပြီး အပူချိန် -30℃ မှ 40℃ အထိ သင့်လျော်ပါသည်။ ၎င်းကို 316L stainless steel၊ duplex steel ဖြင့် ရရှိနိုင်ပါသည်။ စပရိန်မပါသောဒီဇိုင်းသည် ပြုပြင်ထိန်းသိမ်းမှုစက်ဝန်းအား 8 နှစ်ကျော်အထိ သက်တမ်းတိုးစေပြီး ၎င်း၏စွမ်းဆောင်ရည်သည် သမားရိုးကျ lift check valves များထက် များစွာကျော်လွန်ပါသည်။ ရေနံပိုက်လိုင်းများ၊ ဓာတ်အားပေးစက်ရုံများ ငွေ့ရည်ဖွဲ့စနစ်များနှင့် ဓာတုအဆိပ်သင့်သော မီဒီယာအခြေအနေများအတွက် သင့်လျော်သည်။

ဖွဲ့စည်းတည်ဆောက်ပုံ ဒီဇိုင်းနှင့် အလုပ်သဘော

TheNon-Return Flap Design Swing Check Valve Structural design နှင့် အလုပ်လုပ်ခြင်းသဘောတရားကို အဓိကအားဖြင့် သုံးပိုင်းခွဲနိုင်သည်။ အစပိုင်းတွင် Tilted flap၊ Non-Return Flap Design Swing Check Valve သည် ပိုက်အချင်း၏ 1/5~1/8 အထူရှိသော သံမဏိဖြင့်ပြုလုပ်ထားသော၊ မျက်နှာပြင်သည် hard chrome plated ဖြစ်နိုင်ပါသည်။ ၎င်းကို ထိပ်ပတ္တာပင်မှတဆင့် valve body နှင့်ချိတ်ဆက်ထားပြီး၊ tilt angle သည် များသောအားဖြင့် 5°~15° ဖြစ်ပြီး၊ ဆွဲငင်အားနှင့် အလယ်အလတ်အဖွင့်ဖိအားကိုရရှိရန် အသုံးပြုပါသည်။

၎င်းတွင် Full bore ဒီဇိုင်း (Full Bore) ပါရှိသောကြောင့်၊ Low resistance flow channel တွင် flow resistance coefficient (Kv value) သည် သမားရိုးကျ lift check valves များထက် 40% ~ 60% နိမ့်ပါသည်။ ထို့အပြင်၊ flap အဖွင့်ထောင့်သည် 75° ~ 85° သို့ရောက်ရှိပြီး turbulence ကြောင့်ဖြစ်ရသည့် ဖိအားဆုံးရှုံးမှုကို လျှော့ချပေးပြီး ကြီးမားသောစီးဆင်းမှုအခြေအနေများ (ဥပမာ DN1200 ရေပိုက်လိုင်းများကဲ့သို့) အတွက် သင့်လျော်ပါသည်။

၎င်းတွင် အမျိုးမျိုးသော တံဆိပ်ခတ်ခြင်းစနစ်၊ Non-Return Flap Design Swing Check Valve ထိုင်ခုံအား EPDM၊ NBR သို့မဟုတ် metal hard seals များမှ ရွေးချယ်နိုင်ပြီး ယိုစိမ့်မှုအဆင့်သည် API 598 Class IV စံနှုန်းနှင့် ကိုက်ညီပါသည်။ ပိတ်သောအခါ၊ ခေါက်တံနှင့် အလုံပိတ်မျက်နှာပြင်ကြားရှိ ထိတွေ့ချိန်သည် ≤0.2 စက္ကန့်ဖြစ်ပြီး ရေသံတူရိုက်ခတ်မှုကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။ ကြားခံသည် ရှေ့သို့ စီးဆင်းသောအခါ ဖိအားသည် valve disc ကိုဖွင့်ရန် တွန်းပို့သည်၊ စီးဆင်းမှုနှုန်းသည် သုညသို့ပြန်သွားသည် သို့မဟုတ် နောက်ပြန်လှည့်သွားသောအခါ၊ ၎င်း၏ကိုယ်ပိုင်အလေးချိန်နှင့် ပြောင်းပြန်ဖိအားကွာခြားမှုကြောင့် valve disc သည် အလိုအလျောက်ပိတ်သွားပါသည်။

ပုံမှန်အသုံးချဧရိယာများ-

1. ရေအပင်

2. ရေနံစိမ်းပိုက်လိုင်းများအတွက် ပလပ်ပေါက်ပြန်စီးဆင်းမှုကို တားဆီးခြင်း၊

3. အပူဓာတ်အားပေးစက်ရုံများအတွက် ကွန်ဒင်းဆာဆယ်တင်စနစ်၊

4. မိလ္လာသန့်စင်သည့်စက်ရုံများအတွက် sludge ပြန်ထိန်းချုပ်မှု၊

5. ဓာတုစက်ရုံများရှိ အဆိပ်သင့်သောမီဒီယာ (ဥပမာ 50% sulfuric acid) အတွက် ကြားဖြတ်ကာကွယ်မှု။
