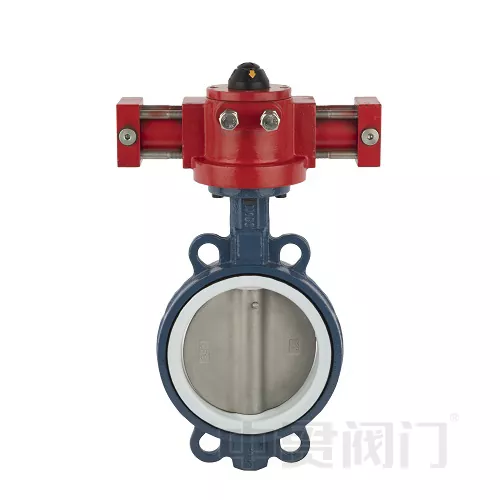

Hydraulic Actuator Concentric Butterfly Valve

hydraulic actuator concentric butterfly valve သည် စီးဆင်းမှုကို ထိန်းချုပ်ရန်အတွက် ဗဟိုရိုးတံတစ်ဝိုက်တွင် လှည့်ပတ်နေသော disc တစ်ခုဖြင့် လက္ခဏာရပ်ဖြစ်ပြီး ဟိုက်ဒရောလစ်အက်စစ်ကိရိယာများသည် valve ကိုရွှေ့ရန် fluid pressure ကိုအသုံးပြုထားစဉ်။ ဤပေါင်းစပ်မှုသည် အမျိုးမျိုးသော အသုံးချပလီကေးရှင်းများတွင် အရည်စီးဆင်းမှုကို တိကျပြီး အစွမ်းထက်သော ထိန်းချုပ်မှုကို ပေးစွမ်းနိုင်သည်၊ အထူးသဖြင့် အလိုအလျောက်လုပ်ဆောင်မှုကို အလိုရှိပြီး ပိုမိုမြင့်မားသော torques လိုအပ်သည့်နေရာတွင် ပြုလုပ်နိုင်သည်။

I. လုပ်ငန်းအခြေခံမူ

စက်မှုအရည်ထိန်းချုပ်မှုစနစ်များသည် butterfly valves အဖွင့်အပိတ်များဖြင့် စီးဆင်းမှုကို ထိန်းညှိပေးသည်။ ဟိုက်ဒရောလစ်လိပ်ပြာအဆို့ရှင်သည် 90° လှည့်ပတ်မှုပြီးမြောက်စေရန် အရည်ဖိအားကို စက်စွမ်းအင်အဖြစ်သို့ ပြောင်းလဲရန် ဟိုက်ဒရောလစ် လိပ်ပြာအဆို့ရှင်စနစ်ကို အသုံးပြုထားသည်။ လျှပ်စစ်/နယူးမက်တစ် actuators များနှင့် နှိုင်းယှဉ်ပါက၊ ဟိုက်ဒရောလစ်စနစ်သည် ပိုမိုမြင့်မားသော torque output နှင့် သက်ရောက်မှုခံနိုင်ရည်ကို ပိုမိုကောင်းမွန်စေသည်။

II Core Structure နှင့် Functions များ

Valve Body အစိတ်အပိုင်းများ

Disc- 90° လှည့်ခြင်းဖြင့် စီးဆင်းမှုလမ်းကြောင်းကို ဖွင့်ပိတ်ပိတ်ပါ။

Valve Stem- actuator ကို disc သို့ချိတ်ဆက်ပေးသော core transmission အစိတ်အပိုင်း။

အလုံပိတ်စနစ်- EPDM soft-seal valve seat သည် လုံးဝယိုစိမ့်မှုကို သေချာစေသည်။

ချိတ်ဆက်မှုနည်းလမ်း- အနားကွပ်/ဝေဖာ ဒီဇိုင်း (ANSI/EN စံနှုန်းများနှင့် ကိုက်ညီသည်)။

ဟိုက်ဒရောလစ် တွန်းအား

ဆီဖိအားသည် ပစ္စတင်ဆလင်ဒါကို မောင်းနှင်ပြီး လိုင်းလိုက်အင်အား → လည်ပတ်အားအားအဖြစ်သို့ ပြောင်းလဲစေသည်။

ပုံမှန် 90° လေဖြတ်ခြင်း၊ တုံ့ပြန်ချိန် ≤ 3 စက္ကန့်။

ရွေးချယ်နိုင်သော single-acting (နွေဦးရာသီပြန်စ) သို့မဟုတ် နှစ်ချက်လုပ်ဆောင်ခြင်း (bi-directional ဟိုက်ဒရောလစ်ဒရိုက်)။

III နည်းပညာဆိုင်ရာ အားသာချက်များ
