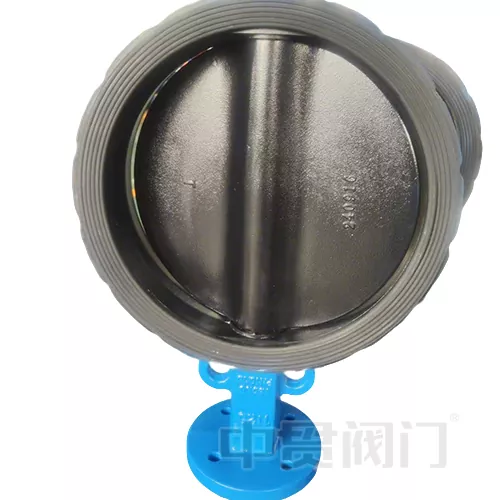

En593 ဒီဇိုင်း Standard Butterfly Valve

ဥရောပတွင်စက်မှုဇုန်မျိုးကျသည့်နယ်ပယ်တွင်အရေးကြီးသောသတ်မှတ်ချက်အနေဖြင့် En593 ဒီဇိုင်းစံသတ်မှတ်ချက်သည်သတ္တုလိပ်ပြာအဆို့ရှင်များကိုဒီဇိုင်း, ထုတ်လုပ်ခြင်းနှင့်စမ်းသပ်ခြင်းအတွက်စနစ်တကျမူဘောင်ကိုထောက်ပံ့ပေးသည်။ ဤဆောင်းပါးသည်စံသတ်မှတ်ချက်၏အဓိကလိုအပ်ချက်များကိုနက်နက်ရှိုင်းရှိုင်းဆန်းစစ်ကြည့်ရှုပြီးစက်မှုအခြေအနေများတွင်ဤစံသတ်မှတ်ခြင်းတွင်ဤစံသတ်မှတ်ချက်နှင့်ကိုက်ညီသောလိပ်ပြာအဆို့ရှင်များ၏နည်းပညာအားသာချက်များကိုလေ့လာပါမည်။

En593 စံ၏အဓိကသတ်မှတ်ချက်များ

En593 ကိုဥရောပစံသတ်မှတ်ချက် (CEN) မှပြုလုပ်သောဥရောပကော်မတီမှတီထွင်ခဲ့ပြီး Butted သို့မဟုတ် Butted-betded ပိုက်လိုင်းစနစ်များရှိသတ္တုလိပ်ပြာအဆို့ရှင်များ၏ဒီဇိုင်းနှင့်သက်ဆိုင်သည်။ ၎င်း၏နည်းပညာပိုင်းဆိုင်ရာအထူးများမှာ -

ဖိအားနှင့်အရွယ်အစားအကွာအဝေး:

1 ။ အမည်ခံဖိအား (PN): 2.5 မှ 40 ဘား, Myanmar Standard Grade (Class): 150 မှ 300,

2 ။ အမြင့်ဆုံးသောအချင်းဒီဇိုင်း (DN2400) ၏အများဆုံးအထောက်အပံ့နှင့်အတူအမည်ခံအချင်း (DN) - DN2400 သို့ DN2400 သို့ DN2400 အထိ;

3 ။ အထူး applications (ဥပမာ - process control အဖြစ်) ကို EN1349 နှင့် en60534-2-1 ကိုပြန်ဖွင့်ရန်လိုအပ်သည်။

ပစ္စည်းနှင့်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာလိုအပ်ချက်များကို -

1 ။ အဆို့ရှင်ခန္ဓာကိုယ် (ကာဗွန်သံမဏိ, သံမဏိသို့မဟုတ် duplex သံမဏိ) ကို (ကာဗွန်သံမဏိ,

2 ။ Valve Stem နှင့် Buttfly Plate တွင် torsional အားသာချက်ရှိရမည်။ Valve ထိုင်ခုံတံဆိပ်ခတ်ခြင်း (EPDM / FKM) သို့မဟုတ်သတ္တု -to-metal-metal-metal-metal-metal-metal-metal-metal-metal-metal-metal-metal-metal-metal seals တို့နှင့်အတူအဆို့ရှင်တံဆိပ်ခတ်ထားရမည်။

3 ။ The Flange Connection Simensions သည်ကမ္ဘာလုံးဆိုင်ရာအပြန်အလှန်လဲလှယ်ရေးကိုသေချာစေရန် EM 558 စံသတ်မှတ်ချက်ကိုတင်းကြပ်စွာလိုက်နာသည်။

စွမ်းဆောင်ရည်စမ်းသပ်မှုသတ်မှတ်ချက်များ:

1 ။ တံဆိပ်ခတ်ခြင်းစမ်းသပ်မှု - ISO 5208 စံသတ်မှတ်ချက်အရသုညယိုစိမ့်မှုများကို 1.1 ဆမြင့်မားသောဖိအားကိုရရှိခဲ့သည်။

2 ။ Torque Verification: Actuator install လုပ်ပြီးနောက် 1000 ဖွင့်လှစ်ခြင်းနှင့်ပိတ်ခြင်းစက်ဝန်းစစ်ဆေးမှုများကိုဖြတ်သန်းသွားရမည်။

3 ။ ဖိအားအစွမ်းသတ္တိကိုစမ်းသပ်ခြင်း - အဆို့ရှင်ခန္ဓာကိုယ်သည်ပုံပျက်သော 3 မိနစ်ကြာ PN ဖိအားကို 3 မိနစ်ခန့်ကြာမြင့်စွာခံနိုင်ရည်ရှိသည်

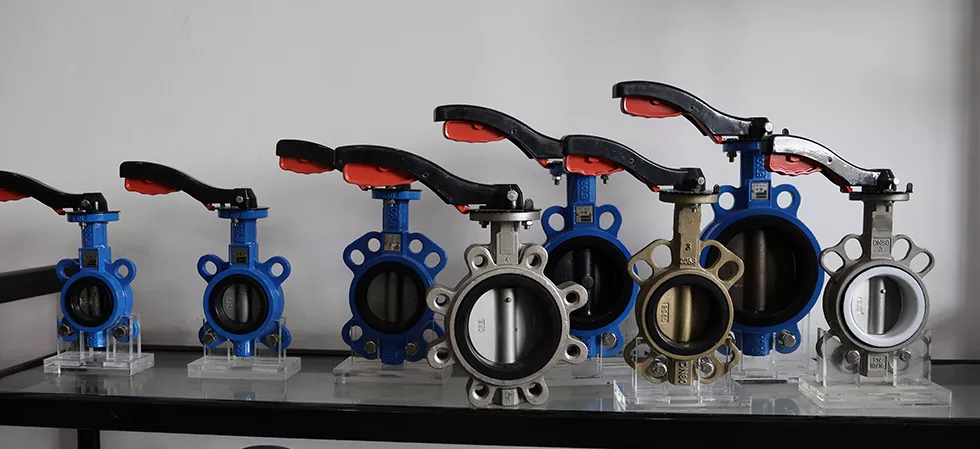

WENE593 DESTALD Standard Butterfly Valve သည်ဤစံနှုန်းကိုတင်းကြပ်စွာလိုက်နာပါ။ အကယ်. သင်သည်အခြားစံနှုန်းကိုအတည်ပြုရန်လိုအပ်ပါကကျွန်ုပ်တို့အားဆက်သွယ်ပါ။

နည်းပညာအားသာချက်များ

နည်းပညာအားသာချက်များ:

En593 စံသတ်မှတ်ချက်ကိုလိုက်နာသောလိပ်ပြာအဆို့ရှင်သည်အောက်ပါအခြေအနေများတွင်ကောင်းမွန်စွာလုပ်ဆောင်သည်။

ကြမ်းတမ်းသောမီဒီယာကိုလိုက်လျောညီထွေဖြစ်အောင်လုပ်ခြင်း

1 ။ PTFE သို့မဟုတ်သတ္တုပြားများဖြင့်လိပ်ပြာပန်းကန်မျက်နှာပြင်ကိုပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းအားဖြင့်၎င်းသည်ခိုင်မာသည့်အက်စစ်, အပူချိန်မြင့်မားသောရေနွေးငွေ့နှင့်ပွန်းစားခြင်းနှင့်ပွန်းစားခြင်းများကိုခံနိုင်ရည်ရှိသည်။

2 ။ ဥပမာအားဖြင့် DN1600 Valve သည် H2S Corrosion ကို 150 ℃နှင့် Pn16 အခြေအနေများတွင်ရေနံဓာတုစက်ရုံတွင်ကြာရှည်စွာခံနိုင်ရည်ရှိသည်။

မြင့်မားသောထိရောက်မှု sealing ဒီဇိုင်း:

1 ။ အဆိုပါ Bidirectional Sealing ဖွဲ့စည်းပုံ (နှစ်ဆစားပြီးသုံးဆစားဆင်) သည်အဆို့ရှင်ထိုင်ခုံ၏ဘ 0 ကိုချဲ့ထွင်ခြင်းနှင့်ပိတ်ခြင်းကိုလျော့နည်းစေသည်။

2 ။ နူးညံ့သောတံဆိပ်ခတ်ထားသောအဆို့ရှင်ထိုင်ခုံ၏ယိုစိမ့်မှုအဆင့်သည် Class Vi (Bubble-level salve) သို့ရောက်ရှိပြီးခြေလှမ်းသည်မီးဘေးလုံခြုံမှုစံနှုန်းများနှင့်ကိုက်ညီသည် (API 607) ။

အသိဉာဏ်အဆင့်မြှင့်အလားအလာ

1 ။ စံသတ်မှတ်ထားသော ISO5211 စတုရန်းရိုးတံ interface (F05-F25) သည်လျှပ်စစ် / pneumatic actuators လျင်မြန်စွာပေါင်းစည်းမှုကိုအထောက်အကူပြုသည်။

2 ။ စက်မှုလုပ်ငန်းများ (iiot) ၏စက်မှုလုပ်ငန်းများနှင့်ပေါင်းစပ်ခြင်း (iiot), အဆို့ရှင် torque, အပူချိန်နှင့်ယိုစိမ့်သောသတိပေးအချက်အလက်များကိုအချိန်မှန်စောင့်ကြည့်နိုင်သည်။
